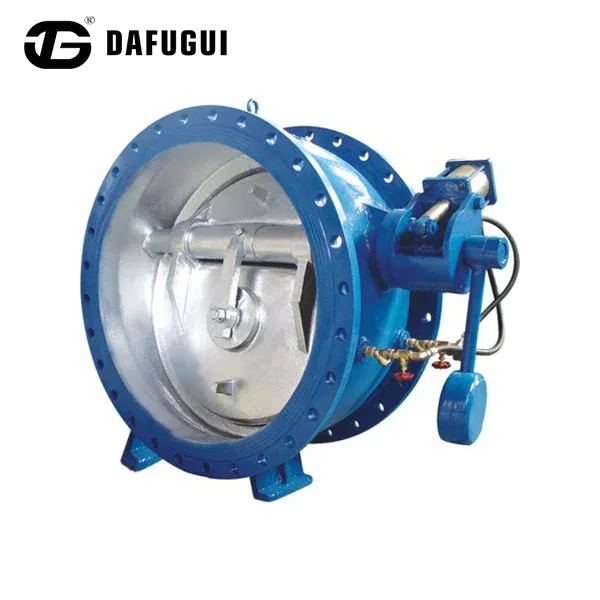

صمام فحص عازل على شكل فراشة ذو ثقل موازن مع آلية إغلاق بطيئة

يجمع صمام فحص عازلة الفراشة ذو الثقل الموازن من Dafugui مع آلية الإغلاق البطيء بين قوة الإغلاق بمساعدة الجاذبية وتقنية التخزين المؤقت الهيدروليكي لتحقيق إغلاق ثابت غير محكم بدون مصدر طاقة خارجي.

عندما يتوقف تشغيل المضخة بشكل غير متوقع، يقوم ثقل الموازنة بتوليد عزم إغلاق أولي لدفع قرص الصمام نحو الوضع المغلق. أثناء مرحلة الإغلاق النهائية، يتحكم جهاز التخميد الهيدروليكي في سرعة حركة القرص، مما يقلل من انقطاع التدفق المفاجئ ويساعد في تقليل تأثيرات المطرقة المائية.

يتم تصنيع الصمام في منشأة إنتاج الصمامات في Dafugui، ويدعم تكوينات الحديد المرن والفولاذ المصبوب والمواد الفولاذ المقاوم للصدأ لمختلف وسائط خطوط الأنابيب وظروف التشغيل.

مبدأ العمل والتحكم في الإغلاق البطيء

إغلاق ثقل الموازنة بمساعدة الجاذبية

يتم تثبيت ذراع ثقل موازن خارجي على عمود الصمام لتوفير عزم إغلاق مستمر من خلال قوة الجاذبية. على عكس المحركات التي يتم التحكم فيها كهربائيًا، يعمل صمام فحص عازل الفراشة ذو الثقل الموازن مع آلية الإغلاق البطيء تلقائيًا أثناء انقطاع التيار الكهربائي أو إيقاف تشغيل المضخة في حالات الطوارئ.

يمكن تعديل موضع ثقل الموازنة على طول ذراع الرافعة لتعديل خصائص الإغلاق وفقًا لضغط خط الأنابيب وسرعة التدفق ومتطلبات التثبيت.

التخميد الهيدروليكي للإغلاق المتحكم فيه

أثناء مرحلة الإغلاق الأولية، يتحرك قرص الصمام بسرعة تحت تأثير قوة التدفق العكسي وعمل الثقل الموازن.

عندما يقترب القرص من وضعية الجلوس، تتحكم أسطوانة التخميد الهيدروليكية في سرعة الإغلاق النهائية عن طريق تنظيم تدفق الزيت من خلال نظام الاختناق الداخلي.

تساعد عملية الإغلاق المكونة من مرحلتين على:

تقليل تأثير قرص الصمام على المقعد

تقليل تقلبات الضغط

تحسين عمر خدمة مكونات الختم

تقليل الاهتزاز في أنظمة خطوط الأنابيب الكبيرة

ميزة العلامة التجارية Dafugui: الميزة التنافسية على أقرانها

• تآزر المجموعة الصناعية:تقع Dafugui في منطقة Longwan، Wenzhou - مدينة Valve الصينية - وعلى بعد 3 كم فقط من مطار Wenzhou، وتستفيد من سلسلة توريد محلية لا مثيل لها وطرق شحن دولية فعالة.

• مرافق التصنيع المتكاملة بمساحة 5000 متر مربع:تتيح لنا عمليات صب المبيت والتشطيب باستخدام الحاسب الآلي واللحام الآلي واختبار الضغط تحت سقف واحد التخلص من علامات الوسطاء وتقديم أسعار تنافسية مباشرة من المصنع.

• الاستثمار في الآلات المتقدمة:من خلال استخدام مراكز تصنيع القوالب واسعة النطاق، ومخارط CNC عالية الدقة، وخطوط اللحام الآلية، تحافظ Dafugui على دقة إنتاج أعلى وفترات زمنية أقصر من ورش التجميع الإقليمية.

المواصفات الفنية

فحص واختبار الجودة

يخضع كل صمام فحص عازل على شكل فراشة من Dafugui مزود بآلية إغلاق بطيئة لإجراءات الفحص قبل الشحن:

اختبار الضغط الهيدروستاتيكي

يتم اختبار أجسام الصمامات تحت الضغط الهيدروستاتيكي وفقًا للمعايير المعمول بها للتحقق من مقاومة الضغط والسلامة الهيكلية.

اختبار تسرب المقعد

يتم فحص أداء الختم تحت ظروف الضغط المقدرة للتأكد من أداء الإغلاق الموثوق.

اختبار أداء التخميد الهيدروليكي

يتم فحص خصائص شوط الإغلاق والتخميد لضمان التشغيل السلس لآلية الإغلاق البطيء.

التفتيش الأبعاد

المكونات الحاسمة بما في ذلك:

رمح الصمام

موضع القرص

أبعاد شفة

ربط الثقل الموازن

يتم قياسها قبل التجميع النهائي.

الأسئلة المتداولة

ماذا يحدث إذا أدى انقطاع التيار الكهربائي إلى توقف المضخات الرئيسية بشكل غير متوقع؟

تنخفض آلية ثقل الموازنة تلقائيًا تحت الجاذبية مع توقف التدفق الأمامي، مما يؤدي إلى بدء الإغلاق الفوري دون الحاجة إلى كهرباء خارجية أو تدخل يدوي.

هل يمكن استخدام صمام فحص عازل الفراشة ذو الثقل الموازن مع آلية الإغلاق البطيء في خطوط أنابيب المياه الخام غير المعالجة؟

نعم، عندما يتم تجهيزه بجسم من الحديد المطاوع المطلي بالإيبوكسي وعمود من الفولاذ المقاوم للصدأ، فإنه يتعامل مع مياه النهر الخام ومياه الأمطار التي تحتوي على مواد صلبة معلقة خفيفة دون أن تلتصق.

كيف يمكن مقارنة أسعار Dafugui مع موردي الصمامات الأوروبيين؟

من خلال الاستفادة من النظام البيئي الصناعي الناضج في Wenzhou وعمليات المصنع المتكاملة، تقدم Dafugui حزم الصمامات المتوافقة مع CE وAPI في فترات زمنية منخفضة للشراء ونقاط تكلفة منخفضة بشكل كبير.
