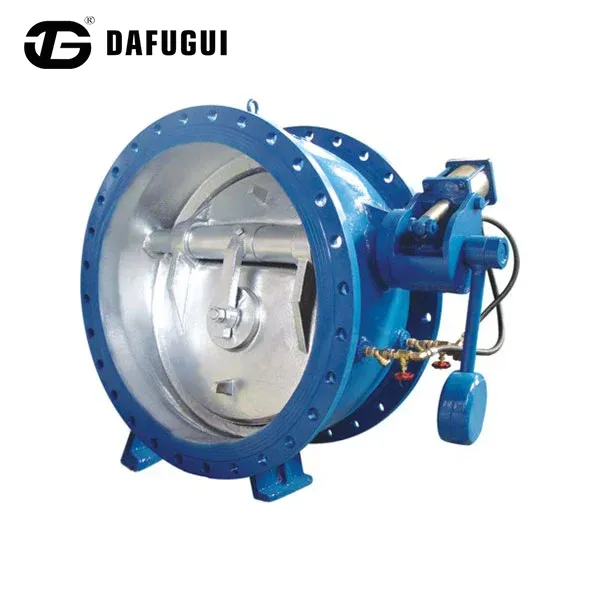

صمام فحص عازل الفراشة مع أسطوانة التخميد الهيدروليكية

يتم توفير صمام الفراشة العازلة مع أسطوانة التخميد الهيدروليكي مباشرة من قبل الشركة المصنعة الصينية Dafugui، مما يوفر تحكمًا موثوقًا في التدفق العكسي لخطوط الأنابيب البلدية والصناعية الثقيلة. يعمل بسلاسة عبر أحجام DN50 – DN1400، ويستخدم التخزين المؤقت الهيدروليكي ثنائي المرحلة لإدارة زيادات الضغط دون المساس بكفاءة النظام.

تم تصنيع الصمام بخيارات هيكل من حديد الدكتايل أو الفولاذ المصبوب أو الفولاذ المقاوم للصدأ، وهو مناسب لخطوط أنابيب نقل المياه وأنظمة الصرف الصحي وشبكات تدوير مياه التبريد وتطبيقات السوائل الصناعية. توفر Dafugui تعديلًا هيدروليكيًا مخصصًا استنادًا إلى ضغط خط الأنابيب وخصائص المضخة ومتطلبات التشغيل.

مبدأ تشغيل التحكم الهيدروليكي

تصميم إغلاق على مرحلتين

عندما يتوقف صمام الفراشة العازل مع أسطوانة التخميد الهيدروليكي أو يتغير اتجاه التدفق، يبدأ قرص الصمام في الإغلاق تلقائيًا تحت قوة التدفق العكسي.

خلال المرحلة الأولى، يتم إكمال ما يقرب من 70-80% من حركة القرص بسرعة لمنع التدفق العكسي الزائد.

خلال المرحلة الثانية، تتحكم أسطوانة التخميد الهيدروليكي الخارجية في حركة الإغلاق النهائية، مما يسمح للقرص بالاقتراب من مقعد الصمام تدريجيًا.

آلية تخميد الاسطوانة الهيدروليكية

تعمل الأسطوانة الهيدروليكية من خلال إزاحة الزيت بشكل متحكم فيه. عندما يدور عمود الصمام نحو موضع الإغلاق، تدفع حركة المكبس الزيت الهيدروليكي عبر قناة خنق قابلة للتعديل.

وهذا يخلق مقاومة قابلة للتعديل، مما يبطئ سرعة الإغلاق النهائية ويساعد على تقليل تقلبات الضغط داخل نظام خطوط الأنابيب.

أداء تقليل المطرقة المائية

ومن خلال التحكم في مرحلة الإغلاق النهائية، تساعد آلية التخميد الهيدروليكي على تقليل الانقطاع المفاجئ للتدفق وتقليل مخاطر ارتفاع الضغط الضار في خطوط الأنابيب ذات المسافات الطويلة.

معايير التصميم والامتثال

الميزات الرئيسية

تحكم إغلاق هيدروليكي قابل للتعديل

تسمح الأسطوانة الهيدروليكية المثبتة على الجانب للمهندسين بضبط سرعة الإغلاق وفقًا لطول خط الأنابيب، وخصائص إيقاف تشغيل المضخة، وضغط التشغيل.

وهذا يجعل الصمام مناسبًا لشبكات إمدادات المياه المختلفة وأنظمة السوائل الصناعية التي تتطلب أداء إغلاق مخصصًا.

حماية من التدفق العكسي غير العنيف

تعمل آلية الإغلاق المتحكم بها على تقليل تأثير القرص المفاجئ على مقعد الصمام، مما يساعد على إطالة عمر الخدمة والحفاظ على تشغيل خط الأنابيب بشكل مستقر.

هيكل صمام الفراشة شديد التحمل

يوفر تصميم قرص الفراشة أبعادًا مدمجة ومتطلبات مساحة تركيب أقل وتشغيلًا موثوقًا في أنظمة خطوط الأنابيب ذات القطر الكبير.

خيارات مواد متعددة

توفر Dafugui مواد مختلفة للجسم والمكونات الداخلية وفقًا لشروط التطبيق:

• حديد الدكتايل GGG40/GGG50 لتطبيقات المياه العامة
• صب الفولاذ WCB للأنظمة الصناعية ذات الضغط العالي
• الفولاذ المقاوم للصدأ CF8/CF8M لبيئات الوسائط المسببة للتآكل

مراقبة الجودة والاختبار

كل دافوغيصمام فحص عازلة الفراشةيخضع لإجراءات التفتيش قبل الشحن:

اختبار القشرة الهيدروستاتيكي

يتم اختبار أجسام الصمامات تحت الضغط الهيدروليكي وفقًا لمتطلبات API 598 للتحقق من القوة الهيكلية ومقاومة الضغط.

اختبار تسرب المقعد

يتم إجراء اختبارات الختم ثنائية الاتجاه للتأكد من إحكام الصمام ومنع التدفق العكسي غير المرغوب فيه.

التفتيش الأبعاد

يتم فحص المكونات المهمة بما في ذلك أعمدة الصمامات وأسطح إغلاق الأقراص وأبعاد الحافة باستخدام معدات قياس دقيقة.

فحص الطلاء

يتم قياس سمك طلاء الإيبوكسي الداخلي والخارجي لضمان أداء الحماية من التآكل.

التطبيقات الصناعية

أنظمة إمدادات المياه البلدية

يتم تركيب الصمام بعد محطات الضخ وعلى طول خطوط أنابيب النقل، ويساعد في التحكم في التدفق العكسي وتقليل تقلبات الضغط أثناء إيقاف تشغيل المضخة.

معالجة مياه الصرف الصحي وخطوط الأنابيب

مناسب لأنظمة مياه الصرف الصحي حيث يلزم منع التدفق العكسي بشكل موثوق وحماية مقاومة للتآكل.

أنظمة مياه تبريد محطات توليد الطاقة

يستخدم في خطوط أنابيب توزيع مياه التبريد لحماية المضخات والحفاظ على اتجاه التدفق المستقر.

خطوط أنابيب العمليات الصناعية

ينطبق على المياه الصناعية، ومياه الصرف الصحي المعالجة، وغيرها من أنظمة السوائل غير العدوانية التي تتطلب إغلاق الصمام المتحكم فيه.

مزايا التصنيع Dafugui

القدرة على الآلات الدقيقة

تستخدم Dafugui معدات التصنيع CNC لمعالجة أجسام الصمامات، والأعمدة، والأقراص، ومكونات الختم، مع الحفاظ على دقة الأبعاد واتساق التجميع.

تعديل هيدروليكي مخصص

يمكن تكوين معلمات الأسطوانة الهيدروليكية وفقًا لما يلي:

• طول خط الأنابيب
• قدرة المضخة
• الضغط الثابت
• سرعة التدفق
• وقت الإغلاق المطلوب

التصنيع المتكامل ومراقبة الجودة

يتم التحكم في صب الصمامات، والتصنيع الآلي، وفحص التجميع، واختبار الضغط، وفحص الطلاء من خلال عملية تصنيع متكاملة.

المواصفات الفنية

الأسئلة المتداولة

كيف تعمل أسطوانة التخميد الهيدروليكي على تحسين صمام فحص الفراشة؟

يتحكم صمام فحص عازل الفراشة مع أسطوانة التخميد الهيدروليكي في سرعة الإغلاق النهائية لقرص الصمام. بالمقارنة مع طرق الإغلاق الميكانيكية التقليدية، فإنه يوفر مقاومة قابلة للتعديل أثناء الشوط النهائي، مما يساعد على تقليل تغيرات الضغط المفاجئة الناتجة عن الإغلاق السريع للصمام.

هل يمكن تعديل سرعة الإغلاق الهيدروليكي بعد التثبيت؟

نعم. يمكن تجهيز النظام الهيدروليكي بمكونات خنق قابلة للتعديل، مما يسمح لموظفي الصيانة بتعديل خصائص الإغلاق وفقًا لظروف التشغيل الفعلية لخط الأنابيب.

ما هي المواد المتاحة للتطبيقات المسببة للتآكل؟

توفر Dafugui مكونات CF8/CF8M من الفولاذ المقاوم للصدأ وخيارات طلاء مقاومة للتآكل للتطبيقات التي تتضمن مياه الصرف الصحي أو السوائل الصناعية أو البيئات التي تتطلب حماية محسنة من التآكل.

ما هي وثائق التفتيش المتوفرة لطلبات التصدير؟

يمكن لـ Dafugui توفير سجلات الفحص وتقارير اختبار الضغط ووثائق المواد ودعم الفحص من طرف ثالث وفقًا لمتطلبات مشروع العميل.
