خلاصة

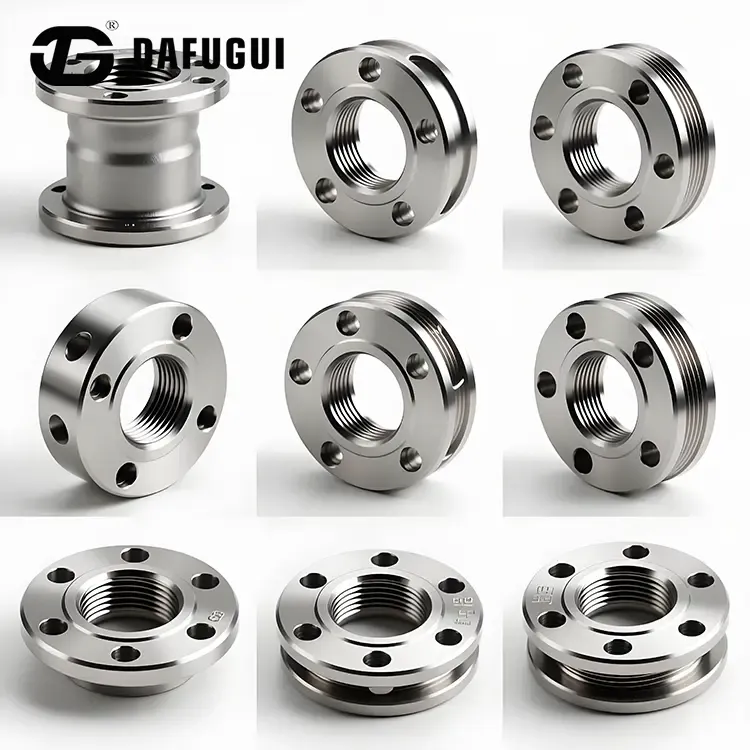

A محطة تحلية المياه عالية الملوحة S32760 حواف الأنابيب الملولبةعبارة عن موصل أنابيب متخصص تم تصميمه لمنشآت التناضح العكسي لمياه البحر (SWRO) التي تواجه هجومًا شديدًا بالكلوريد، والتدفق المضطرب، وترسب القشرة الملحية. تتناول هذه المقالة المزايا المعدنية للفولاذ فائق الاتجاه UNS S32760، ومعايير التصميم والأبعاد لوصلات الحواف الملولبة، والأداء في رؤوس رفض المحلول الملحي عالي الضغط، وممارسات التركيب والصيانة، وخطوات التحقق من الجودة التي تدعم التشغيل الموثوق به على المدى الطويل في محطات تحلية المياه الساحلية.
جدول المحتويات
تحدي التآكل في أنظمة التناضح العكسي لمياه البحر
تعمل محطات التناضح العكسي لمياه البحر في واحدة من أكثر بيئات السوائل تطلبًا على وجه الأرض. تتضافر تركيزات الكلوريد العالية ودرجات الحرارة المرتفعة والأكسجين المذاب والاضطراب المستمر الناجم عن المضخة لمهاجمة مكونات الأنابيب المعدنية من اتجاهات متعددة. في منشآت SWRO، تكون خطوط رأس صرف المياه المالحة وخطوط المعالجة الكيميائية معرضة للخطر بشكل خاص لأنها تحمل محاليل ملحية مركزة ومواد كيميائية معالجة متبقية عند ضغط مرتفع.
يمكن أن يعاني الفولاذ المقاوم للصدأ القياسي مثل 316L أو حتى 904L من التنقر، وتآكل الشقوق، والتشقق الناتج عن التآكل الإجهادي عند تعرضه لمحلول ملحي ساخن عالي الملوحة على مدى فترات طويلة. يمكن أن يؤدي فشل اتصال شفة واحدة إلى عمليات إيقاف تشغيل غير مخطط لها، وفقدان المنتج، وإصلاحات مكلفة. لهذا السبب، يتطلع مهندسو المواصفات بشكل متزايد إلى الفولاذ المقاوم للصدأ مزدوج الاتجاه لوصلات أنابيب SWRO المهمة.
هجوم الكلوريد وتآكل السرعة
تعتبر أيونات الكلوريد هي المحرك الرئيسي للتآكل الموضعي في أنظمة مياه البحر. فهي تخترق أغشية الأكسيد السلبي الموجودة على الأسطح المعدنية وتبدأ في الحفر عند نقاط الضعف، خاصة في الشقوق حيث يكون تجديد الأكسجين مقيدًا. تعمل الوصلات الملولبة على إنشاء شقوق طبيعية في منطقة تعشيق الخيط، مما يجعل اختيار المواد ذا أهمية خاصة.
وفي الوقت نفسه، تولد مضخات التغذية بالتناضح العكسي ذات الضغط العالي تدفقًا مضطربًا يمكن أن يؤدي إلى تآكل الطبقات السطحية الواقية. يؤدي الجمع بين الهجوم الكيميائي والتآكل الميكانيكي إلى تسريع فقدان المعادن. ولذلك يجب أن توفر مادة الأنابيب مقاومة عالية للكلوريد وصلابة ميكانيكية كافية لتحمل التآكل السريع.
المزايا المادية للصلب UNS S32760 سوبر دوبلكس
UNS S32760، غالبًا ما يتم تعيينه F55 أو 1.4501، عبارة عن فولاذ مقاوم للصدأ مزدوج للغاية يوازن بين المرحلتين الأوستنيتي والحديدي لتحقيق قوة عالية ومقاومة استثنائية للتآكل. وقد تم تحسين كيميائيتها خصيصًا للبيئات الحاملة للكلوريد، مما يجعلها مرشحًا قويًا لأنابيب محطات تحلية المياه.
بالنسبة لمرافق SWRO،محطة تحلية المياه عالية الملوحة S32760 حواف الأنابيب الملولبةتم تحديدها لرؤوس رفض المحلول الملحي عالي الضغط وخطوط المعالجة الكيميائية. من خلال إزالة مناطق اللحام الحراري، تحافظ هذه الشفاه اللولبية F55 على سلامة موحدة للسبائك عبر ألواح التناضح العكسي والأنظمة المتعددة.
الكيمياء الأمثل للتعامل مع المياه المالحة
تشتمل تركيبة سبيكة UNS S32760 على الكروم بنسبة 24% إلى 26%، والموليبدينوم بنسبة 3% إلى 4%، والنيتروجين بنسبة 0.2% إلى 0.3%. تعمل الإضافات المتعمدة للنحاس بنسبة 0.5% إلى 1.0% والتنغستن بنسبة 0.5% إلى 1.0% على تعزيز مقاومة محلول الكلوريد. بالمقارنة مع الدرجات القياسية 316L أو 904L، توفر هذه الكيمياء رقمًا مكافئًا لمقاومة التنقر الأعلى وأداء أفضل في بيئات مياه البحر الساخنة.
- نسبة عالية من الكروم والموليبدينوم:يدعم فيلم سلبي مستقر في الوسائط الغنية بالكلوريد.
- سبائك النيتروجين:يحسن مقاومة التآكل والشقوق مع زيادة القوة.
- إضافات النحاس والتنغستن:تحسين الأداء في المياه المالحة عالية الملوحة وتقليل التعرض للهجوم الموضعي.
- البنية المجهرية المزدوجة المتوازنة:يوفر قوة ميكانيكية عالية مع صلابة جيدة.
هيكل مادي موحد بدون مناطق لحام
تقدم الوصلات الملحومة دورات حرارية يمكنها تغيير البنية المجهرية للفولاذ فائق الازدواج وإنشاء مناطق محلية ذات مقاومة منخفضة للتآكل. الشفاه الملولبة تتجنب هذه المشكلة تمامًا. نظرًا لأن الاتصال ميكانيكي، يظل هيكل السبائك ثابتًا عبر جسم الحافة ومنطقة الخيط. يعد هذا التوحيد سببًا رئيسيًا وراء تفضيل الشفاه الملولبة S32760 في ألواح التناضح العكسي والأنظمة المتعددة حيث تكون الموثوقية أمرًا بالغ الأهمية.
تصميم شفة مترابطة ومعايير الأبعاد
توفر فلنجات الأنابيب الملولبة طريقة عملية لتوصيل الأنابيب ذات الحواف بدون لحام. يحتوي جسم الحافة على تجويف ملولب يقبل أنبوبًا بخيوط خارجية مطابقة. عندما يتم تثبيت الأنبوب في الحافة، يقوم التجميع بإنشاء وصلة ميكانيكية يمكن تفكيكها للصيانة أو إعادة تكوين النظام.
المحطة تحلية المياه عالية الملوحة S32760 حواف الأنابيب الملولبةاستخدم الفولاذ المزدوج UNS S32760 للجسم وشكل الخيط، مما يسمح لنفس السبائك المقاومة للتآكل بخدمة كل من الحافة وأنبوب التوصيل. وهذا يتجنب عدم التطابق الجلفاني ويبسط إمكانية تتبع المواد عبر نظام الأنابيب.
| غرض | المعيار / المواصفات |
| معايير الأبعاد | أنسي / أسم B16.5، دين 2566، إن 1092-1 النوع 13 |
| تسمية المواد | أستم A182 / أسم SA182 أونس S32760 / F55 / 1.4501 |
| فئة الضغط | فئة 150# إلى 2500# / PN10 إلى PN100 |
| اتصال الموضوع | NPT (ANSI B1.20.1)، BSPT (ISO 7-1)، الخيوط المترية |
| نوع الوجه | يتوفر وجه مرتفع أو وجه مسطح أو وجه مفصل حلقي |
| نطاق الحجم | 1/2 بوصة إلى 24 بوصة، مع أحجام مخصصة حسب الطلب |
تضمن معايير الأبعاد المذكورة أعلاه أن الحواف تتوافق بشكل صحيح مع الأنابيب والمعدات القياسية في محطات تحلية المياه. تغطي فئات الضغط من الفئة 150# إلى الفئة 2500# نطاق ضغوط التشغيل الموجودة في خطوط تغذية SWRO، ورفض المحلول الملحي، وخطوط جرعات المواد الكيميائية.
أنواع الخيوط واعتبارات الختم
تعتمد الوصلات الملولبة على الارتباط بين الخيوط الذكرية والأنثوية لإنشاء وصلة محكمة الضغط. تستخدم خيوط NPT نموذجًا مدببًا يضغط الخيوط أثناء تعشيقها، بينما تتبع خيوط BSPT مبدأ مشابهًا بموجب ISO 7-1. الخيوط المترية متاحة أيضًا لمتطلبات المشروع المحددة. يعد تشحيم الخيط المناسب وعزم دوران المكياج المتحكم فيه أمرًا ضروريًا لتحقيق ختم موثوق دون الإضرار بجوانب الخيط.
الأداء في رؤوس رفض المياه المالحة ذات الضغط العالي
تعمل رؤوس رفض المياه المالحة في محطات SWRO تحت ضغط عالٍ وتحمل محاليل ملحية مركزة يمكن أن تتجاوز ملوحة مياه البحر الخام. يجب أن تحتوي الأنابيب على هذه السوائل دون تسرب مع مقاومة التآكل الداخلي والهجوم الجوي الخارجي في البيئات الساحلية.
المحطة تحلية المياه عالية الملوحة S32760 حواف الأنابيب الملولبةمصممة لهذه الظروف واجب. تقاوم السبيكة المزدوجة للغاية تأليب الكلوريد وتآكل الشقوق، في حين توفر البنية الدقيقة المطروقة صلابة ميكانيكية تساعد على تخفيف تآكل السطح تحت التدفق المضطرب. يزيل التصميم الملولب مناطق اللحام المتأثرة بالحرارة والتي يمكن أن تصبح مواقع تآكل تفضيلية.
اختبار الضغط الهيدروستاتيكي وتدقيق الأبعاد
تخضع كل دفعة إنتاج لاختبار الغلاف الهيدروستاتيكي بمعدل 1.5 مرة من تصنيف التصميم الاسمي. وهذا يتحقق من الاحتواء الميكانيكي ويحدد أي عيوب في التصنيع قبل الإرسال. يتم التحقق من اتساق الأبعاد باستخدام آلات قياس الإحداثيات الرقمية، مع فحص المعلمات المهمة مثل سماكة الحافة، ودوائر درجة ميل فتحة المسمار، ودرجة ميل الخيط وفقًا للمعايير المعمول بها.
مقاومة التآكل بين الحبيبات
يمكن أن يحدث التآكل بين الحبيبات في الفولاذ المقاوم للصدأ عندما تترسب كربيدات الكروم عند حدود الحبوب أثناء المعالجة الحرارية. يتم تقييم الشفاه S32760 وفقًا لمعيار ASTM A262 Practice E لتأكيد مقاومة الهجوم الكيميائي بين الحبيبات. يوفر هذا الاختبار ثقة إضافية للخدمة طويلة الأمد في الوسائط شديدة الملوحة.
أفضل ممارسات التثبيت والصيانة
يعمل التثبيت الصحيح على إطالة عمر خدمة الشفاه المزدوجة المزدوجة الملولبة ويمنع التسربات عند الاتصال. تنطبق الممارسات التالية على معظم أنظمة أنابيب SWRO.
- فحص الموضوع:تحقق من الخيوط الذكور والإناث بحثًا عن أي تلف أو حطام أو عيوب في التصنيع قبل التجميع.
- أسطح الختم النظيفة:قم بإزالة الزيت والأوساخ وقشرة الملح من الخيوط ووجوه الحافة.
- مواد التشحيم المتوافقة:قم بتطبيق مادة تشحيم مناسبة للفولاذ المقاوم للصدأ ثنائي الاتجاه ووسائط المعالجة.
- التحكم في المكياج:قم بربط الوصلة وفقًا لعزم الدوران الموصى به لتجنب الضغط الزائد على الخيوط.
- محاذاة شفة:تأكد من أن حواف التزاوج متوازية وأن فتحات المسامير محاذية دون التأثير.
- فحص التسرب:قم بالضغط على النظام تدريجيًا وافحص المفصل الملولب بحثًا عن البكاء أو التسرب.
عند التثبيتمحطة تحلية المياه عالية الملوحة S32760 حواف الأنابيب الملولبةيجب على فرق الصيانة تسجيل عزم الدوران والتاريخ لكل وصلة. تدعم هذه المعلومات الفحص اللاحق وتساعد في تحديد التوصيلات التي قد تتطلب إعادة ربطها بعد التدوير الحراري أو تقلبات الضغط.
التفتيش الروتيني وإعادة التجميع
تسمح التوصيلات الملولبة بالتفكيك الميكانيكي المباشر أثناء عمليات تنظيف الفلتر المجدولة أو استبدال الأغشية. على عكس الوصلات الملحومة، يمكن فكها وإعادة تجميعها دون قطع بكرات الأنابيب. أثناء إعادة التجميع، افحص الخيوط للتأكد من عدم وجود أي تآكل أو تآكل واستبدل أي مكونات تالفة.
التفتيش الروتينيمحطة تحلية المياه عالية الملوحة S32760 حواف الأنابيب الملولبةيركز على حالة الخيط، وحالة وجه الحافة، وعلامات التسرب. يجب إزالة ترسبات القشرة الملحية على الأسطح الخارجية لمنع تآكل الشقوق تحت الرواسب. في حالة ملاحظة الحفر أو التشقق، يجب استبدال الحافة المتضررة بمكون جديد من نفس السبيكة.
التحقق من الجودة وإنتاج المصنع
المصنعة من قبلدافوغي، يتم إنتاج هذه الفلنجات في ورش تركيب وشفة مخصصة ومجهزة بآلات CNC متخصصة للتشكيل على البارد ومتعددة المحاور. خطوط الإنتاج قادرة على التعامل مع متطلبات الإمداد كبيرة الحجم لمشاريع تحلية المياه البلدية مع الحفاظ على اتساق الأبعاد عبر الشحنات الكبيرة.
تتبع إدارة الجودة أطر عمل ISO 9001 وCE. يتم تزويد شهادات اختبار المواد وفقًا للمعيار EN 10204 3.1 بأرقام حرارية مختومة بشدة على حواف الحافة، مما يوفر إمكانية التتبع الكامل من المادة الخام إلى المكون النهائي.
خطوط تركيب وشفة مخصصة
يقوم المصنع بتشغيل خلايا إنتاج منفصلة للفلنجات الملولبة وتركيبات الأنابيب المطابقة. يسمح هذا الترتيب للشركة المصنعة بتزويد مجموعات الأنابيب الكاملة التي تشمل الأكواع، والمحملات، ومخفضات السرعة، والصمامات المصنوعة من سبائك فائقة الازدواج. بالنسبة لشركات بناء منصات تحلية المياه، يعمل مصدر واحد للمكونات المتعددة على تبسيط عملية الشراء ويضمن توافق المواد عبر مجموعة الأنابيب بأكملها.
معلومات التوريد والتسليم
- الحد الأدنى لكمية الطلب:قطعة واحدة، تدعم المصانع التجريبية وإصلاحات النظام.
- مهلة التسليم القياسية:من 15 إلى 30 يومًا، مع خيارات الشحن الجوي للصيانة العاجلة للمصنع.
- شروط التجارة:EXW وFOB وCIF وفقًا لمصطلحات التجارة الدولية 2020.
- حزمة التتبع:EN 10204 3.1 شهادات اختبار المواد بأرقام حرارية.
الأسئلة المتداولة
لماذا تحديد الشفاه الملولبة S32760 على S32750 القياسية لخطوط رفض التناضح العكسي لمياه البحر؟
يتضمن UNS S32760 إضافات مقصودة من النحاس والتنغستن، مما يعزز مقاومة تآكل الشقوق في البيئات شديدة الملوحة الساخنة. توفر عناصر السبائك هذه هامشًا إضافيًا للأداء في الأجزاء الأكثر عدوانية من أنابيب SWRO.
هل الشفاه الملولبة مناسبة لعمليات تفكيك الصيانة الروتينية؟
نعم. تسمح الوصلات الملولبة بفك الخيوط وإعادة التجميع ميكانيكيًا بشكل مباشر أثناء عمليات تنظيف الفلتر المجدولة دون قطع بكرات الأنابيب. وهذا يقلل من وقت التوقف عن العمل ويحافظ على مكونات الأنابيب للخدمة المتكررة.
هل يمكن للشركة المصنعة توريد مجموعات كاملة من الفلنجات وتركيبات الأنابيب والصمامات لألواح تحلية المياه؟
نعم. يتم إنتاج الأكواع والمحملات والمخفضات والصمامات المتطابقة من سبائك فائقة الازدواج لتوفير حلول كاملة لأنظمة الأنابيب لمشاريع تحلية المياه.
ما هي فئات الضغط المتوفرة للفلنجات الملولبة عالية الملوحة؟
تتراوح فئات الضغط القياسية من الفئة 150# إلى الفئة 2500#، مع توفر PN10 إلى PN100 في المعايير المترية. تعتمد الفئة المناسبة على الحد الأقصى لضغط التشغيل وظروف الارتفاع في خط الأنابيب المحدد.
كيف يتم حماية الشفاه من التآكل الحبيبي؟
يتم تقييم دفعات الإنتاج وفقًا لمعيار ASTM A262 Practice E للتحقق من مقاومة الهجوم الكيميائي بين الحبيبات. يتم التحكم في كيمياء السبائك والمعالجة الحرارية للحفاظ على بنية مجهرية متوازنة.
ما هي معايير الخيوط المتوفرة لأنابيب محطة تحلية المياه؟
تتوفر NPT وفقًا لـ ANSI B1.20.1، وBSPT وفقًا لـ ISO 7-1، والخيوط المترية. يجب أن يتطابق معيار الخيط مع أنبوب التوصيل أو المعدات المحددة للمشروع.
قم بتجهيز أنظمة أنابيب SWRO بفلنجات الأنابيب الملولبة S32760 عالية الملوحة والتي تقاوم هجوم الكلوريد، والتآكل السريع، وترسب القشرة الملحية. يمكن لفريقنا الهندسي مساعدتك في اختيار فئة الضغط المناسبة ومعيار الخيوط وحزمة السبائك لمشروع تحلية المياه الخاص بك.
اتصل بناللحصول على حل مخصص
