صمام فحص عازلة الفراشة ذو سرعة إغلاق بطيئة يتم التحكم فيه
  • صمام فحص عازلة الفراشة ذو سرعة إغلاق بطيئة يتم التحكم فيهصمام فحص عازلة الفراشة ذو سرعة إغلاق بطيئة يتم التحكم فيه

صمام فحص عازلة الفراشة ذو سرعة إغلاق بطيئة يتم التحكم فيه

قم بشراء وحدات صمام فحص الفراشة ذات سرعة الإغلاق البطيئة التي يتم التحكم فيها من المصنع الصيني Dafugui لقمع الصدمات بشكل دقيق. يتميز هذا الصمام ذو الحواف المتين بخانق هيدروليكي قابل للتعديل، ويضمن إدارة التدفق المخصصة في محطات الضخ المعقدة
    يتم التحكم في سرعة الإغلاق البطيئة على شكل فراشة الشركة المصنعة لصمام الرجوع العازلة | دافوغي

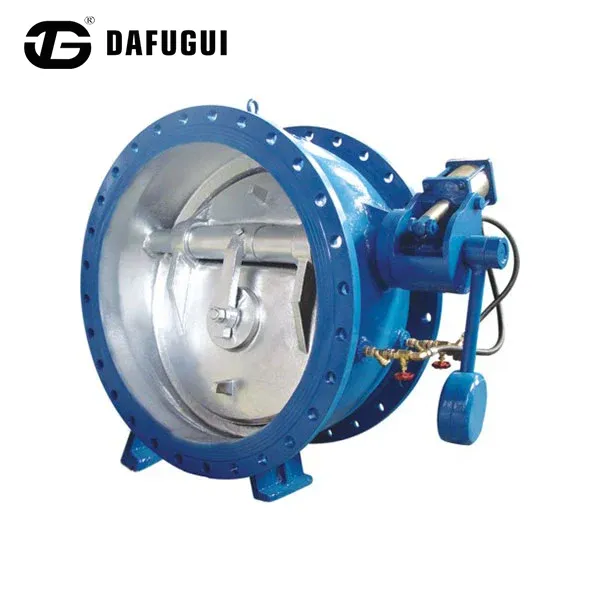

    Dafugui Controlled Slow Closing Speed Butterfly Buffer Check Valve

    صمام فحص التخميد الهيدروليكي

    صمام فحص عازلة الفراشة ذو سرعة إغلاق بطيئة يتم التحكم فيه

    توفر Dafugui صمام فحص عازل الفراشة ذو سرعة الإغلاق البطيئة المتحكم فيه لنقل المياه البلدية وأنظمة الدوران الصناعية ومحطات الضخ حيث يلزم إغلاق الصمام المتحكم فيه.

    يتم دمج هيكل صمام فحص الفراشة مع نظام عازل هيدروليكي قابل للتعديل. أثناء التشغيل العادي، يفتح القرص بمقاومة منخفضة للتدفق. عندما يحدث التدفق العكسي بعد إيقاف تشغيل المضخة، يتحكم جهاز التخميد في مرحلة الإغلاق النهائية للمساعدة في تقليل تأثير القرص وتأثيرات المطرقة المائية.

    ناقش متطلبات الصمام لديك

    التحكم في التخميد الهيدروليكي القابل للتعديل

    يستخدم الصمام مجموعة تخميد هيدروليكية قابلة للتعديل لتنظيم حركة إغلاق القرص. يتحكم صمام إبرة قابل للتعديل في مقاومة تدفق الزيت داخل غرفة التخميد. يؤدي تغيير فتحة الخانق إلى تعديل مقاومة التخميد، مما يسمح لمهندسي الصيانة بضبط سرعة الإغلاق البطيء وفقًا لظروف التشغيل الفعلية لخط الأنابيب.

    خنق هيدروليكي متغيريؤدي ضبط الخانق إلى تغيير مقاومة تدفق الزيت في غرفة التخميد ويسمح بضبط سرعة الإغلاق النهائية لنظام خطوط الأنابيب.
    التعديل الخاص بخط الأنابيبيمكن مطابقة خصائص الإغلاق لخطوط أنابيب نقل المياه لمسافات طويلة، ومحطات الضخ عالية الرأس، وخطوط التفريغ ذات القطر الكبير وأنظمة مياه التبريد الصناعية.

    أداء الإغلاق على مرحلتين

    يجمع تسلسل الإغلاق المتحكم فيه بين الحركة الأولية السريعة والسكتة النهائية المبللة. يحد هذا الترتيب من حركة السوائل العكسية مع تقليل التأثير الذي يمكن أن يحدث عند وصول القرص إلى المقعد.

    01/ مرحلة الغلق السريع

    في ظل قوة التدفق العكسي، يتحرك القرص بسرعة خلال معظم زاوية إغلاقه، مما يساعد على تقليل كمية حركة السوائل العكسية.

    02/ مرحلة الإغلاق البطيء المتحكم فيه

    عندما يقترب القرص من المقعد، تزيد الأسطوانة الهيدروليكية من المقاومة وتبطئ الحركة النهائية لتقليل التأثير الميكانيكي على مقعد الصمام.

    حماية العازلة الهيدروليكية

    يمتص المخزن المؤقت الهيدروليكي جزءًا من طاقة إغلاق القرص من خلال إزاحة الزيت المتحكم فيها. ويساعد ذلك على تقليل قوة تأثير قرص الصمام، واهتزاز خط الأنابيب، وتقلب الضغط أثناء رحلات المضخة، والضغط الميكانيكي على مكونات الأنابيب المتصلة.

    Butterfly Buffer Check Valve with hydraulic buffer structure

    المواصفات الفنية

    يتم توفير معلومات التكوين التالية لتقييم المشروع. يجب التأكد من المواد النهائية وفئة الضغط والأبعاد وفقًا لتصميم خط الأنابيب ومواصفات الشراء.

    اسم المنتج صمام فحص عازلة الفراشة ذو سرعة إغلاق بطيئة يتم التحكم فيه
    ماركة دافوغي
    نطاق الحجم DN50–DN1400 (2 بوصة – 56 بوصة)
    تصنيف الضغط PN10، PN16، PN25 / فئة 150، فئة 300
    مادة الجسم حديد الدكتايل، الفولاذ المصبوب WCB، الفولاذ المقاوم للصدأ 304/316
    مواد الختم EPDM، NBR، فيتون (اختياري)
    نوع الاتصال ذات حواف
    درجة حرارة التشغيل 0 درجة مئوية – 80 درجة مئوية
    التحكم الهيدروليكي أسطوانة التخميد الهيدروليكية القابلة للتعديل
    الوسائط القابلة للتطبيق المياه، مياه الصرف الصحي المعالجة، مياه العمليات الصناعية

    فحص الجودة واختبار المصنع

    قبل الشحن، يتم فحص الصمام ومجموعة التخميد الهيدروليكي الخاصة به من خلال إجراءات الفحص التي تغطي مقاومة الضغط وأبعاد المكونات وعملية التخميد وجودة الطلاء الواقي.

    اختبار الضغط الهيدروستاتيكييتم اختبار أجسام الصمامات تحت الضغط الهيدروليكي وفقًا للمعايير المعمول بها للتحقق من القوة الهيكلية وأداء الختم.
    اختبار وظيفة الاسطوانة الهيدروليكيةيغطي الفحص حركة المكبس السلسة واستجابة الخانق القابلة للتعديل واتساق سرعة الإغلاق.
    فحص دقة الأبعادتشمل عمليات الفحص الرئيسية قطر العمود ومحاذاة القرص وأبعاد تصنيع المقعد وأبعاد توصيل الحافة.
    فحص جودة الطلاءيتم فحص سمك الطلاء الواقي وجودة السطح لدعم مقاومة التآكل أثناء الخدمة.

    الأسئلة المتداولة

    كيف تتحكم الأسطوانة الهيدروليكية القابلة للتعديل في سرعة إغلاق الصمام؟

    يتحكم الصمام في سرعة الإغلاق عن طريق تنظيم تدفق الزيت من خلال صمام خانق قابل للتعديل. يؤدي تغيير فتحة الخانق إلى تعديل مقاومة التخميد، مما يسمح للمهندسين بضبط مرحلة الإغلاق النهائية وفقًا لظروف تشغيل خط الأنابيب.

    لماذا يعد الإغلاق البطيء مهمًا في خطوط أنابيب المياه الكبيرة؟

    تحتوي خطوط الأنابيب ذات القطر الكبير على زخم سائل كبير. يمكن أن يؤدي الإغلاق السريع للصمام إلى خلق موجات ضغط تضع ضغطًا على الأنابيب والمفاصل والمعدات. يساعد الإغلاق البطيء المتحكم فيه على تقليل التغيرات المفاجئة في الضغط أثناء أحداث إيقاف تشغيل المضخة.

    هل يمكن لـ Dafugui تخصيص الصمام ليناسب ظروف محطة الضخ المختلفة؟

    يمكن لـ Dafugui ضبط خصائص التخميد الهيدروليكي بناءً على طول خط الأنابيب ومعدل التدفق ومعدل الضغط ومتطلبات المشروع لتوفير تكوين مناسب للصمام.

    ما هي عمليات التفتيش التي تتم قبل الشحن؟

    يخضع كل صمام لاختبار الضغط، وفحص الأبعاد، وفحوصات وظيفة التخميد الهيدروليكي وفحص جودة الطلاء قبل التسليم.

    منتجات وفئات الصمامات ذات الصلة

    استكشف تكوينات الصمامات الأخرى لنقل المياه وأنظمة خطوط الأنابيب الصناعية.

    اطلب التفاصيل الفنية لمشروع خط الأنابيب الخاص بك

    شارك القطر الاسمي ومعدل الضغط ووسط خط الأنابيب ودرجة حرارة التشغيل وظروف محطة الضخ مع Dafugui. ويمكن بعد ذلك مراجعة تكوين الصمام ومتطلبات التخميد الهيدروليكي وفقًا لتطبيقك.
