كيف تحمي وصلة التمدد المنفاخية أنظمة خطوط الأنابيب من التمدد الحراري والاهتزاز والإجهاد الميكانيكي؟

تواجه خطوط الأنابيب في منشآت البتروكيماويات والطاقة والمعادن باستمرار التمدد الحراري والانكماش والاهتزاز والتشوه الميكانيكي. وبدون التعويض المناسب، يمكن أن تتسبب هذه القوى في حدوث تسربات، وشقوق إجهاد، وفشل مبكر للمعدات. الوصلة توسيع المنفاخمندافوغييمتص الإزاحات المحورية والجانبية والزاوية والمجمعة من خلال التشوه المرن لمنفاخ الفولاذ المقاوم للصدأ. مع نطاق درجة حرارة من -235 درجة مئوية إلى +450 درجة مئوية ومقاومة ضغط تصل إلى 32 ميجا باسكال، يوفر هذا المكون أداءً موثوقًا به في البيئات الصناعية الأكثر تطلبًا. تتناول هذه المقالة مبدأ العمل والمزايا الرئيسية والأنواع الرئيسية وإرشادات التثبيت ودعم الشركة المصنعة الذي يجعل Dafugui موردًا موثوقًا به.

دور فواصل التمدد في سلامة خطوط الأنابيب الصناعية

يخضع كل نظام خطوط أنابيب صناعية لتغيرات في الأبعاد بسبب تقلبات درجات الحرارة واهتزاز المعدات والتسوية الهيكلية. إذا لم يتم استيعاب هذه الحركات، يمكن أن ينتقل الضغط الناتج إلى المراسي والفوهات والمعدات المتصلة، مما يؤدي إلى فشل مبكر. تعمل وصلة التمدد المنفاخية كعنصر مرن يمتص هذه الحركات، مما يحمي النظام بأكمله ويطيل عمر الخدمة.

دافوغي، ومقرها في ونتشو، تشجيانغ، تصنعوصلات توسعة المنفاخالتي تجمع بين منفاخ من الفولاذ المقاوم للصدأ المموج مع الأنابيب الطرفية والشفاه والملحقات الأخرى. يعمل التشوه المرن للمنفاخ على تحويل إجهاد إزاحة خط الأنابيب إلى حركة خاضعة للتحكم، مما يقلل الحمل على الدعامات الثابتة ويمنع التسرب في الوصلات الحرجة. وهذا يجعل وصلة التمدد مكونًا أساسيًا في المصافي ومحطات الطاقة ومنشآت المعالجة الكيميائية والعمليات المعدنية.

مبدأ العمل والتصميم الوظيفي

إن مبدأ العمل الأساسي لمفصل التمدد المنفاخ واضح ومباشر ولكنه فعال للغاية. عندما يتوسع خط الأنابيب أو ينكمش بسبب التغيرات في درجات الحرارة، فإن المنفاخ المموج ينضغط أو يمتد وفقًا لذلك، ويمتص الإزاحة دون نقل الضغط إلى الهيكل المحيط. تمتص نفس الآلية الحركات الجانبية والزاوية الناتجة عن الاهتزاز الميكانيكي أو عدم محاذاة التثبيت.

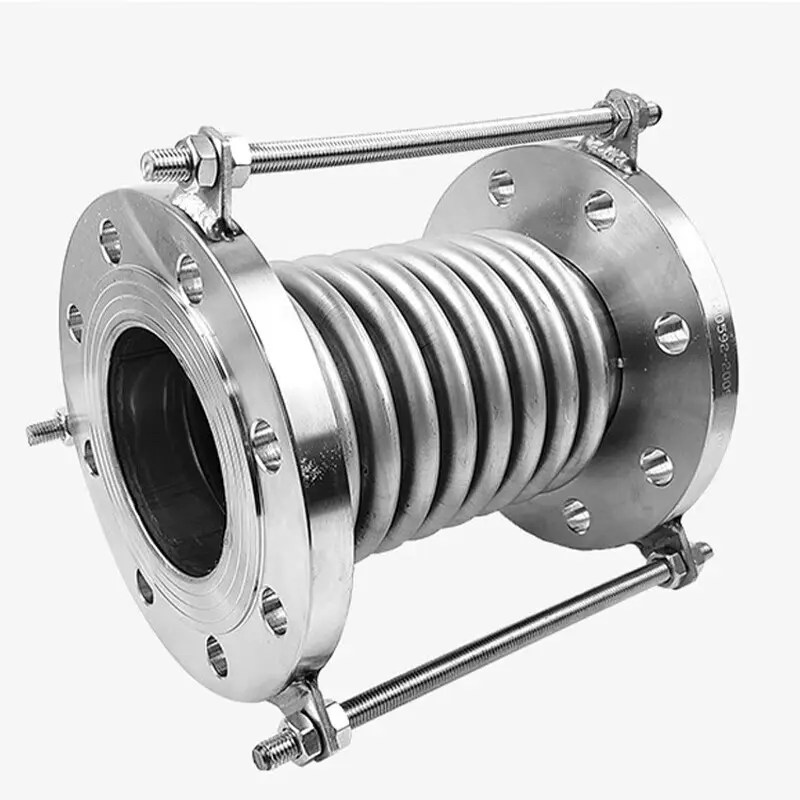

المنفاخ نفسه هو عنصر العمل الأساسي، فهو مصنوع من الفولاذ المقاوم للصدأ لمقاومة التآكل والمتانة. توفر الأنابيب الطرفية والشفاه نقاط الاتصال، بينما تقوم الأكمام الداخلية بتوجيه التدفق وحماية المنفاخ من التعرض المباشر للوسط. تشتمل طرق التوصيل على أنواع ذات حواف وملحومة، مما يسمح بدمج الوصلة في مجموعة واسعة من تكوينات خطوط الأنابيب.

بالإضافة إلى تعويض الإزاحة، فإن وصلة تمدد المنفاخ توفر أيضًا مقاومة الضغط، والختم، ومقاومة درجة الحرارة، ومقاومة الصدمات، وتخميد الاهتزاز، وتقليل الضوضاء، مما يجعلها مكونًا متعدد الوظائف في أنظمة الأنابيب الحديثة.

المزايا الرئيسية

ويلخص الجدول التالي المزايا الأساسية للوصلة توسيع المنفاخمندافوغي.

الأنواع الرئيسية وإرشادات الاختيار

يتم تصنيف وصلات تمدد المنفاخ في المقام الأول حسب وضع التعويض. يساعد فهم هذه الأنواع المهندسين على تحديد المكون المناسب لكل تطبيق:

• النوع المحوري- يمتص في المقام الأول الإزاحة المحورية على طول محور خط الأنابيب، ويستخدم عادة في المسارات المستقيمة الخاضعة للنمو الحراري.

• النوع الجانبي- يمتص في المقام الأول الإزاحة الجانبية المتعامدة مع محور خط الأنابيب، وهو مناسب لترتيبات الأنابيب المتوازنة.

• النوع الزاوي- يمتص في المقام الأول الإزاحة الزاوية، وغالبًا ما يستخدم في أزواج لاستيعاب التغيرات في الاتجاه.

• أنواع متوازنة الضغط- مصمم لتقليل قوى التفاعل الناتجة عن الضغط الداخلي، مما يقلل الحمل على المراسي والدعامات.

• تكوينات مجتمعة- مصممة خصيصًا للتعامل مع أوضاع الإزاحة المتعددة في وقت واحد.

بناءً على المادة، يتم تقسيم وصلات التمدد إلى أنواع معدنية وغير معدنية.دافوغييوفر توصيات النوع بناءً على أنماط الإزاحة المحددة وضغط التشغيل ودرجة الحرارة والوسيط لكل نظام خطوط أنابيب.

أفضل ممارسات التثبيت

يعد التثبيت الصحيح أمرًا بالغ الأهمية لضمان أداء وصلة التمدد كما هو مصمم وتحقيق عمر الخدمة المتوقع. وينبغي مراعاة الإرشادات التالية:

• التفتيش قبل التثبيت– التحقق من النموذج والمواصفات وتكوين خط الأنابيب للتأكد من مطابقته لمتطلبات التصميم.

• تأكيد الاتجاه– بالنسبة للمعوضات ذات الأكمام الداخلية، تأكد من محاذاة اتجاه الأكمام مع اتجاه التدفق المتوسط.

• لا يوجد تعديل قسري– لا تستخدم تشوه المعوض لتصحيح انحرافات تركيب خطوط الأنابيب، حيث يؤثر ذلك على الوظيفة والعمر الافتراضي.

• حماية الخوار– منع تناثر اللحام من ملامسة سطح المنفاخ وتجنب الأضرار الميكانيكية أثناء التثبيت.

• إزالة أجهزة تحديد المواقع- قم بإزالة أجهزة تحديد المواقع المساعدة المستخدمة للنقل بعد اكتمال تركيب خطوط الأنابيب.

• الاختبار الهيدروستاتيكي– تعزيز دعامات الأنابيب الثابتة عند نهايات خطوط الأنابيب حيث يتم تركيب المعوضات أثناء اختبار الضغط.

• حرية الحركة– التأكد من أن جميع المكونات المتحركة غير مقيدة بهياكل خارجية.

اختيار المواد والتخصيص

يعتمد اختيار مادة المنفاخ على الوسط ودرجة الحرارة وظروف التآكل. تشمل الخيارات الشائعة ما يلي:

• الفولاذ المقاوم للصدأ 304– مناسب للظروف العامة مع مقاومة متوسطة للتآكل.

• الفولاذ المقاوم للصدأ 316L- يوفر مقاومة أفضل للتآكل في البيئات الكيميائية والبحرية.

• الفولاذ المقاوم للصدأ 321– يوفر مقاومة محسنة لدرجات الحرارة العالية لخطوط أنابيب البخار.

دافوغيكما تقدم أيضًا تخصيصًا غير قياسي، بما في ذلك الأقطار الخاصة، والسبائك القائمة على النيكل، ومتطلبات الضغط ودرجة الحرارة المحددة. يمكن للعملاء توفير معلمات التشغيل، وسوف يقوم الفريق الفني بتطوير حل مخصص. تضمن هذه المرونة أن وصلة التمدد تتوافق مع المتطلبات الدقيقة لكل منشأة، سواء في النفط والغاز، أو المعالجة الكيميائية، أو إدارة المياه، أو البنية التحتية الصناعية الثقيلة.

الأسئلة المتداولة

س1: ما الفرق بين وصلات تمدد المنفاخ ووصلات تمدد الأكمام؟

ج: تمتص وصلات تمدد المنفاخ الإزاحة من خلال التشوه المرن للمنفاخ، مما يوفر قدرة تعويض كبيرة، وختم جيد، وملاءمة للإزاحة متعددة الاتجاهات. تمتص وصلات التمدد الأكمام الإزاحة المحورية من خلال انزلاق الأكمام، مع بنية أبسط ولكنها تتطلب صيانة دورية. تُستخدم أنواع المنفاخ على نطاق أوسع في الظروف العامة.

س2: كيف أختار مادة المنفاخ المناسبة لطلبي؟

ج: يعتمد الاختيار على الوسط ودرجة الحرارة. SS304 يناسب الظروف العامة. يوفر SS316L مقاومة أفضل للتآكل في البيئات الكيميائية والبحرية؛ يوفر SS321 أداءً محسنًا لدرجات الحرارة العالية لخطوط البخار. يمكن لـ Dafugui أن يوصي بالدرجة المناسبة بناءً على معلمات التشغيل الخاصة بك.

س 3: هل تتطلب وصلة تمدد المنفاخ صيانة دورية؟

ج: نعم. يوصى بالفحص الدوري للتحقق من عدم وجود تشققات أو تآكل أو أضرار ميكانيكية على سطح المنفاخ؛ للتحقق من ضيق مسامير الشفة؛ وللتأكد من وضع الأجهزة المحددة بشكل صحيح. إذا تم العثور على تشوه أو تلف كبير، فيجب استبدال الوحدة على الفور.

س 4: هل يدعم Dafugui وصلات التمدد المخصصة؟

ج: نعم. التخصيص غير القياسي متاح، بما في ذلك الأقطار غير القياسية والمواد الخاصة ومتطلبات الضغط ودرجة الحرارة المحددة. يرجى تقديم معلمات التشغيل لحل مخصص.

س 5: ما هي المهل الزمنية القياسية وشروط الدفع؟

ج: المهلة القياسية هي 15 إلى 30 يومًا للعناصر القياسية و35 إلى 45 يومًا للإنتاج المخصص. تشمل شروط الدفع T/T وL/C في الأفق، مع شروط التجارة EXW وFOB وCIF (مصطلحات التجارة الدولية 2020).

س 6: هل تتوفر عينات مجانية؟

ج: نعم، يتم تقديم عينات قياسية مجانية للأحجام القياسية والمواد الشائعة مثل SS304 وSS316/316L. تنطبق رسوم العينة على الأحجام الكبيرة أو السبائك الخاصة. يتم توفير قطع الغيار القياسية بناءً على متطلبات العميل.

خاتمة

الوصلة توسيع المنفاخ مندافوغي يوفر تعويضًا موثوقًا للتمدد الحراري والاهتزاز والتشوه الميكانيكي في أنظمة خطوط الأنابيب كثيرة المتطلبات. بفضل امتصاص الإزاحة متعدد الاتجاهات، ونطاق درجة الحرارة الواسع، وقدرة الضغط العالي، وخيارات الاتصال المرنة، فإنه يحمي المعدات ويطيل عمر الخدمة عبر تطبيقات البتروكيماويات والطاقة والمعادن. بدعم من أكثر من 15 عامًا من الخبرة في التصنيع وإمكانيات التخصيص ووثائق الجودة الشاملة، توفر Dafugui حلاً يمكن الاعتماد عليه للمهندسين وفرق المشتريات. لمناقشة متطلبات خطوط الأنابيب الخاصة بك أو طلب توصية فنية،اتصل بفريق Dafugui اليوم– نحن على استعداد لدعم مشروعك من الاختيار إلى التسليم.
