لماذا يفضل مهندسو المياه صمامات الفراشة لتطبيقات محطات الضخ؟

قم بالسير إلى أي محطة ضخ مياه تابعة للبلدية، وسوف تراها: صفوف من الصمامات التي تتحكم في تدفق المياه من خلال مضخات ضخمة، ورؤوس، وخطوط تفريغ. لعقود من الزمن، كان صمام البوابة هو الخيار الافتراضي لنقاط العزل الحرجة هذه. ولكن على مدى السنوات العشرين الماضية، حدثت ثورة هادئة. قام مهندسو المياه بشكل متزايد بتحديد صمامات الفراشة لتطبيقات محطات الضخ. السبب ليس عاملاً واحدًا بل مجموعة من المزايا التي تجعلصمام الفراشةمناسبة بشكل فريد لمتطلبات البنية التحتية الحديثة للمياه. بدءًا من تصميم الرقاقة المدمج الذي يوفر المساحة في صالات الصمامات المزدحمة وحتى التشغيل ربع دورة الذي يتيح العزل السريع، أثبت صمام الفراشة نفسه كحل موثوق به وفعال وفعال من حيث التكلفة.

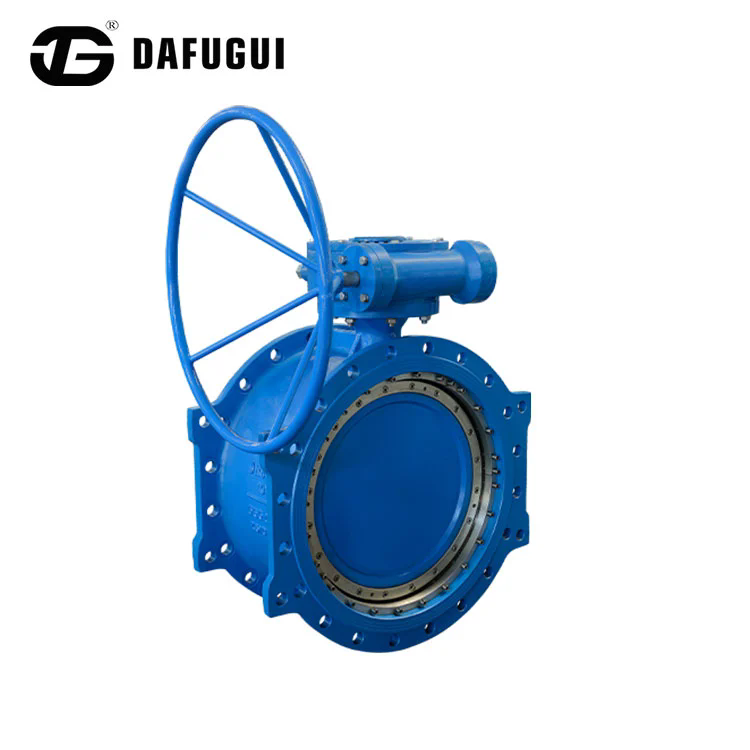

صمام الفراشة هو صمام ربع دورة يستخدم قرصًا دوارًا للتحكم في التدفق. يتم تثبيت القرص على عمود ويدور داخل جسم الصمام. عندما يكون القرص عموديًا على التدفق، يُغلق الصمام. عندما يكون موازيا للتدفق، يكون الصمام مفتوحا. يتم إنشاء الختم بواسطة مقعد مطاطي يتصل بحافة القرص. يوفر هذا التصميم البسيط العديد من المزايا مقارنة بأنواع الصمامات الأخرى: فهو صغير الحجم، وخفيف الوزن، ويتطلب عزم دوران منخفض للتشغيل. يمكن تشغيله يدويًا باستخدام عجلة يدوية أو رافعة، أو آليًا باستخدام مشغل كهربائي أو هوائي. ويوفر إغلاقًا محكمًا للفقاعات، وهو أمر ضروري لعزل المضخة. ستتناول هذه المقالة سبب تفضيل مهندسي المياه لصمامات الفراشة لتطبيقات محطات الضخ، وتغطي المزايا التقنية والمواصفات الرئيسية والاعتبارات العملية التي تدفع هذا التفضيل. سنقدم أيضًا المواصفات التفصيلية لمنتجاتنا من صمام الفراشة من مصنعنا في شركة Dafugui Pipe Valve Co., Ltd.

جدول المحتويات

• 1. ما هو صمام الفراشة وكيف يعمل؟
• 2. ما أهمية التصميم المدمج في محطات الضخ؟
• 3. كيف يعمل عزم الدوران المنخفض على تحسين قابلية التشغيل والأتمتة؟
• 4. ما هي تقنيات الختم التي تضمن الإغلاق المحكم للفقاعات؟
• 5. كيف يمكن مقارنة صمام الفراشة بصمامات البوابة والكرة؟
• 6. ما هي المواصفات الرئيسية لصمامات الفراشة لمحطة الضخ؟
• 7. الأسئلة المتداولة (الأسئلة الشائعة)
• 8. الاستنتاج

1. ما هو صمام الفراشة وكيف يعمل؟

صمام الفراشة هو صمام ربع دورة ينظم التدفق باستخدام قرص دائري مثبت على عمود مركزي. يدور القرص داخل جسم الصمام. في الوضع المغلق، يكون القرص عموديًا على مسار التدفق، مما يمنع مرور السائل. في الوضع المفتوح، يكون القرص موازيًا للتدفق، مما يسمح للسائل بالمرور بأقل مقاومة. يتم إنشاء الختم بواسطة مقعد مطاطي يتم ربطه إما بجسم الصمام (مقعد مرن) أو قابل للاستبدال (مقعد PTFE). يتصل العمود بآلية تشغيل — رافعة، أو عجلة يدوية، أو مشغل — تقوم بتدوير القرص. عادةً ما يتم تثبيت الصمام بين شفتين، ومن هنا جاء مصطلح تصميم "الرقاقة". ويمكن أيضًا سحبه، مما يسمح بتثبيت الصمام في نهاية الأنبوب بدون شفة في اتجاه مجرى النهر.

يوفر تصميم صمام الفراشة العديد من المزايا المتأصلة لتطبيقات محطات الضخ. الأول هو البعد المضغوط وجهاً لوجه. يشغل صمام الفراشة مساحة أقل بكثير من صمام البوابة الذي له نفس القطر. يعد هذا أمرًا بالغ الأهمية في محطات الضخ، حيث غالبًا ما يكون معرض الصمامات مزدحمًا بالمضخات والأنابيب وغيرها من المعدات. والثاني هو وزنه المنخفض. يعتبر صمام الفراشة أخف بكثير من صمام البوابة، مما يجعل التثبيت أسهل ويقلل الحمل الهيكلي على نظام الأنابيب. والثالث هو تشغيله ربع دورة. يدور القرص بمقدار 90 درجة فقط، مما يعني أنه يمكن فتح الصمام أو إغلاقه بسرعة. يعد هذا أمرًا ضروريًا للعزل في حالات الطوارئ وإجراءات بدء تشغيل المضخة وإيقافها. يلخص الجدول أدناه المكونات الأساسية لصمام الفراشة.

فيشركة شركة Dafugui Pipe Valve Co., Ltd.يقوم مصنعنا بتصنيع صمامات الفراشة لتطبيقات محطات الضخ بمجموعة من الأحجام والتكوينات. نحن نقدم تصميمات الرقاقات والعروات، والمقاعد المرنة وPTFE، والمشغلين اليدويين والآليين. يعمل فريقنا الهندسي بشكل وثيق مع مهندسي المياه لاختيار الصمام الأمثل لكل تطبيق، مما يضمن أداءً موثوقًا وعمر خدمة طويل.

2. ما أهمية التصميم المدمج في محطات الضخ؟

يعد التصميم المدمج لصمام الفراشة أحد أهم أسباب شعبيته في محطات الضخ. محطة الضخ عبارة عن مجموعة معقدة من المضخات والمحركات والأنابيب والصمامات وأجهزة التحكم. الفضاء دائما في أعلى مستوياته. يجب أن يوفر معرض الصمامات مساحة كافية للوصول إلى الصيانة، ولكن يجب أيضًا أن يكون صغيرًا قدر الإمكان لتقليل تكاليف البناء. يشغل صمام الفراشة مساحة أقل بكثير من صمام البوابة أو الصمام الكروي الذي له نفس القطر. على سبيل المثال، يحتوي صمام الفراشة مقاس 12 بوصة (DN300) على بُعد وجهًا لوجه يبلغ 78 مم تقريبًا، في حين أن صمام البوابة من نفس الحجم له بُعد وجهًا لوجه يبلغ حوالي 300 مم. وهذا يعني أن صمام الفراشة يمكن أن يوفر أكثر من 220 ملم من المساحة لكل صمام. وفي محطة الضخ التي تحتوي على العشرات من الصمامات، يكون توفير المساحة كبيرًا. يقارن الجدول أدناه الأبعاد وجهاً لوجه لصمامات الفراشة وصمامات البوابة للأحجام الشائعة.

يُترجم توفير المساحة الذي توفره شركة Butterfly Valves مباشرةً إلى توفير في تكلفة محطة الضخ. معرض الصمامات الأصغر يعني خرسانة أقل، وفولاذ هيكلي أقل، ومساحة أقل. ويعني ذلك أيضًا تشغيل أنابيب أقصر، مما يقلل من فقد الضغط وتكاليف الضخ. وفي محطة ضخ بلدية كبيرة، يمكن أن يكون التوفير كبيرًا. في مصنعنا، نقوم بتصميم صمامات الفراشة الخاصة بنا لتكون مدمجة قدر الإمكان دون المساس بالأداء. نحن نستخدم تحليل العناصر المحدودة (FEA) لتحسين هندسة الجسم والقرص من أجل خصائص القوة والتدفق. هدفنا هو توفير صمام مدمج وموثوق.

3. كيف يعمل عزم الدوران المنخفض على تحسين قابلية التشغيل والأتمتة؟

يعد عزم التشغيل المنخفض لصمام الفراشة ميزة رئيسية أخرى لتطبيقات محطات الضخ. عزم الدوران هو القوة اللازمة لتدوير عمود الصمام. في صمام البوابة، يكون عزم الدوران مرتفعًا لأنه يجب رفع البوابة ضد التدفق واحتكاك حزمة الجذع. في صمام الفراشة، يكون عزم الدوران أقل بكثير لأن القرص يدور خلال التدفق وليس ضده. ويعني عزم الدوران المنخفض أنه يمكن تشغيل الصمام يدويًا باستخدام عجلة يدوية صغيرة أو رافعة، حتى بالنسبة للأحجام الكبيرة. ويعني ذلك أيضًا أنه يمكن تشغيل الصمام تلقائيًا باستخدام مشغل أصغر حجمًا وأقل تكلفة. وهذا مهم بشكل خاص في محطات الضخ، حيث يتم تشغيل العديد من الصمامات تلقائيًا للتحكم عن بعد وتحسين العملية. يقارن الجدول أدناه عزم الدوران التشغيلي لصمامات الفراشة وصمامات البوابة للأحجام الشائعة.

يتمتع عزم الدوران المنخفض لصمام الفراشة بالعديد من الفوائد العملية. أولاً، يجعل التشغيل اليدوي أسهل وأسرع. يمكن لمشغل واحد فتح أو إغلاق صمام فراشة كبير باستخدام رافعة بسيطة. ثانيا، أنه يقلل من حجم وتكلفة المحرك. يستهلك المشغل الأصغر طاقة أقل ويتطلب صيانة أقل. ثالثًا، يقلل الضغط على عمود الصمام والمحامل، مما يطيل عمر الصمام. في Dafugui، يقوم مصنعنا بتصميم صمامات الفراشة الخاصة بنا لتحقيق عزم دوران تشغيل منخفض. نحن نستخدم محامل دقيقة ومواد مقاعد منخفضة الاحتكاك لتقليل عزم الدوران. كما نقدم أيضًا مجموعة من المشغلات، بما في ذلك الرافعات اليدوية، والعجلة اليدوية، والمحركات الكهربائية، والمحركات الهوائية، لتناسب متطلبات التشغيل الآلي المختلفة.

4. ما هي تقنيات الختم التي تضمن الإغلاق المحكم للفقاعات؟

يعد الإغلاق المحكم للفقاعات أمرًا ضروريًا لتطبيقات محطات الضخ. عندما يتم عزل المضخة للصيانة، يجب أن يوقف الصمام تدفق المياه تمامًا. حتى التسرب الصغير يمكن أن يسبب مخاطر على السلامة، وتلف المياه، وعدم كفاءة العملية. وبالتالي فإن نظام الختم الخاص بصمام الفراشة يعد ميزة تصميمية مهمة. تقنية الختم الأكثر شيوعًا هي المقعد المرن، المصنوع من مادة مرنة مثل EPDM أو NBR. يتم ربط المقعد بجسم الصمام، وعندما يغلق القرص، فإنه يضغط على المقعد، مما يخلق إغلاقًا محكمًا. يجب أن تكون مادة المقعد متوافقة مع كيمياء الماء ودرجة حرارة التشغيل. بالنسبة لدرجات الحرارة المرتفعة أو المياه الأكثر عدوانية، يمكن استخدام مقعد PTFE. يلخص الجدول أدناه تقنيات الختم المستخدمة في صمامات الفراشة الخاصة بنا.

في مصنعنا، نستخدم فقط مواد المقاعد عالية الجودة من الموردين ذوي السمعة الطيبة. نقوم باختبار كل صمام للتأكد من عدم وجود تسرب عند الحد الأقصى لضغط التشغيل قبل شحنه. كما نقدم أيضًا مجموعة من تصميمات المقاعد، بما في ذلك المقاعد المجمعة والمقاعد القابلة للاستبدال، لتناسب تفضيلات الصيانة المختلفة. هدفنا هو توفير صمام الفراشة الذي يوفر إغلاقًا موثوقًا ومحكمًا للفقاعات طوال فترة خدمته.

5. كيف يمكن مقارنة صمام الفراشة بصمامات البوابة والكرة؟

عند اختيار صمام لتطبيق محطة الضخ، يكون لدى المهندسين عدة خيارات، بما في ذلك صمامات البوابة، والصمامات الكروية، وصمامات الفراشة. ولكل نوع نقاط قوة ونقاط ضعف خاصة به، ويعتمد الاختيار على المتطلبات المحددة للتطبيق. يقارن الجدول أدناه الخصائص الرئيسية لأنواع الصمامات هذه.

كما يوضح الجدول، يقدم صمام الفراشة أفضل مزيج من الحجم الصغير والوزن المنخفض وعزم الدوران المنخفض والفعالية من حيث التكلفة لتطبيقات محطات الضخ. في حين أن صمام البوابة يتميز بانخفاض ضغط أقل عندما يكون مفتوحًا بالكامل، فإن انخفاض الضغط في صمام الفراشة يكون مقبولًا لمعظم تطبيقات محطات الضخ، خاصة عندما يكون حجم الصمام مناسبًا. يوفر الصمام الكروي إحكامًا ممتازًا ولكنه أكثر تكلفة وأكبر حجمًا من صمام الفراشة. في Dafugui Pipe Valve Co., Ltd.، لدينا خبرة واسعة في توريد صمامات الفراشة لمحطات الضخ ويمكننا تقديم الدعم الفني لمساعدتك في اختيار الصمام المناسب لتطبيقك.

6. ما هي المواصفات الرئيسية لصمامات الفراشة لمحطة الضخ؟

تتضمن المواصفات الرئيسية لصمام الفراشة المستخدم في تطبيقات محطات الضخ الحجم، ومعدل الضغط، ومواد الجسم، ومواد القرص، ومواد العمود، ومواد المقعد، والوصلة النهائية، ونوع المشغل. يقدم الجدول أدناه ملخصًا للمواصفات النموذجية لصمامات الفراشة الخاصة بنا.

في مصنعنا، نقوم بتصنيع صمامات الفراشة لتلبية هذه المواصفات وأكثر. يمكننا تخصيص الصمام ليناسب متطلبات المشروع المحددة، بما في ذلك المواد الخاصة، والوصلات النهائية الخاصة، وآليات التشغيل الخاصة. يمكن لفريقنا الهندسي المساعدة في عملية الاختيار وتقديم بيانات فنية مفصلة لمشروعك.

7. الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: ما هو الفرق بين الرقاقة وصمام الفراشة العروة؟

الإجابة: تم تصميم صمام فراشة الرقاقة ليتم تركيبه بين شفتين. يتم تثبيت الصمام في مكانه بواسطة مسامير الشفة، التي تمر عبر جسم الصمام. يحتوي صمام الفراشة ذو العروة على إدخالات ملولبة على الجسم تسمح بتثبيته في نهاية الأنبوب بدون شفة في اتجاه مجرى النهر. يعد تصميم العروة مفيدًا للخدمة المسدودة وللصيانة حيث يلزم فصل جانب واحد من الصمام. في شركة Dafugui Pipe Valve Co., Ltd.، نقوم بتصنيع صمامات الفراشة ذات الرقاقة والعروة.

السؤال 2: هل يمكن استخدام صمام الفراشة للتحكم في التدفق أم للعزل فقط؟

الإجابة: يمكن استخدام صمام الفراشة لكل من العزل والتحكم في التدفق. نظرًا لأن القرص يدور عبر مسار التدفق، فيمكن وضعه في زوايا متوسطة لتنظيم معدل التدفق. ومع ذلك، للتحكم الدقيق في التدفق، قد تكون هناك حاجة إلى صمام فراشة للتحكم مصمم خصيصًا مع قرص مميز. بالنسبة لتطبيقات الاختناق البسيطة، غالبًا ما يكون صمام الفراشة القياسي كافيًا. يمكن لفريقنا الهندسي تقديم المشورة بشأن أفضل صمام يناسب متطلبات التحكم في التدفق المحددة لديك.

السؤال 3: كيف أختار مادة المقعد المناسبة لمحطة الضخ الخاصة بي؟

الإجابة: تعتمد مادة المقعد على كيمياء الماء ودرجة حرارة التشغيل وعمر الخدمة المطلوب. EPDM هو الاختيار القياسي لمياه الشرب ومياه الصرف الصحي لأنه مقاوم للماء والبخار والمواد الكيميائية الخفيفة، وله نطاق واسع من درجات الحرارة. يتم استخدام NBR عندما قد يحتوي الماء على زيت أو وقود. يستخدم PTFE للمياه ذات درجة الحرارة العالية أو المواد الكيميائية العدوانية. يتم استخدام الفيتون في الظروف الكيميائية ودرجات الحرارة الأكثر تطلبًا. يمكن لفريقنا الفني مساعدتك في اختيار مادة المقعد المناسبة لتطبيقك.

السؤال 4: كم مرة يجب صيانة صمام الفراشة؟

الإجابة: يعتمد تكرار الصيانة على التطبيق وظروف التشغيل. بالنسبة لصمامات محطات الضخ، نوصي بإجراء فحص بصري ربع سنوي، وفحص تشغيلي نصف سنوي، وإصلاح شامل كل 3-5 سنوات أو بعد عدد محدد من الدورات. يجب أن يشمل الفحص التحقق من عدم وجود تسربات، والتحقق من عزم الدوران التشغيلي، وفحص المقعد بحثًا عن التآكل. الصيانة الدورية تضمن الأداء الموثوق وعمر الخدمة الطويل.

السؤال 5: هل يمكن أتمتة صمام الفراشة؟

الإجابة: نعم، يمكن تشغيل صمام الفراشة تلقائيًا باستخدام مشغل كهربائي أو هوائي. تُستخدم المحركات الكهربائية بشكل شائع في محطات الضخ للتحكم عن بعد والتكامل مع نظام SCADA الخاص بالمصنع. تُستخدم المحركات الهوائية عندما يتوفر الهواء المضغوط ويتطلب التشغيل السريع. في مصنعنا، نقدم مجموعة من المحركات ويمكننا توفير مجموعات صمامات كاملة مع تشغيل المحرك واختباره.

8. الاستنتاج

يفضل مهندسو المياه صمامات الفراشة لتطبيقات محطات الضخ لأنها توفر مزيجًا فريدًا من المزايا: التصميم المدمج، والبنية خفيفة الوزن، وعزم دوران التشغيل المنخفض، والختم المحكم للفقاعات، والفعالية من حيث التكلفة. تُترجم هذه المزايا إلى صالات صمامات أصغر، وتكاليف إنشاء أقل، وتشغيل أسهل، وأداء موثوق. في Dafugui Pipe Valve Co., Ltd.، يتمتع مصنعنا بالخبرة والمعدات اللازمة لتصنيع صمامات الفراشة التي تلبي المتطلبات الأكثر تطلبًا لتطبيقات محطات الضخ. نحن نستخدم مواد عالية الجودة، وعمليات تصنيع دقيقة، واختبارات صارمة للتأكد من أن كل صمام ننتجه يقدم أداءً موثوقًا وعمر خدمة طويل.

سواء كنت تقوم بتصميم محطة ضخ جديدة، أو تحديث منشأة موجودة، أو صيانة نظام مياه صناعي، فإننا ندعوك للاتصال بفريقنا الفني لمناقشة متطلباتك. يمكننا تقديم مواصفات المنتج التفصيلية والمساعدة في اختيار المواد ودعم التطبيقات. إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا لمشاريع البنية التحتية للمياه حول العالم.

اتصل بـ Dafugui Pipe Valve Co., Ltd. اليوملمناقشة متطلبات صمام الفراشة الخاصة بك واكتشاف كيف يمكن لصماماتنا تحسين كفاءة وموثوقية محطة الضخ الخاصة بك.
