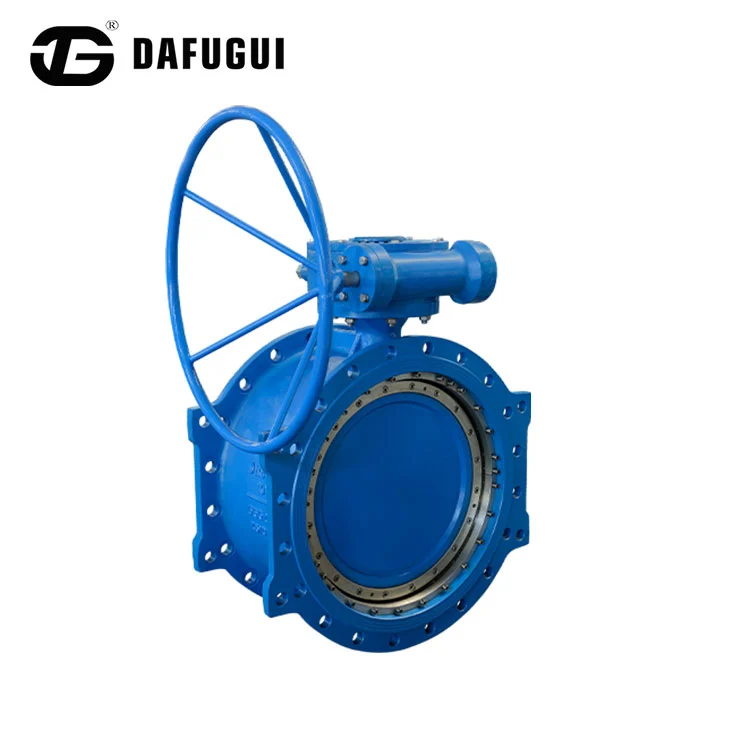

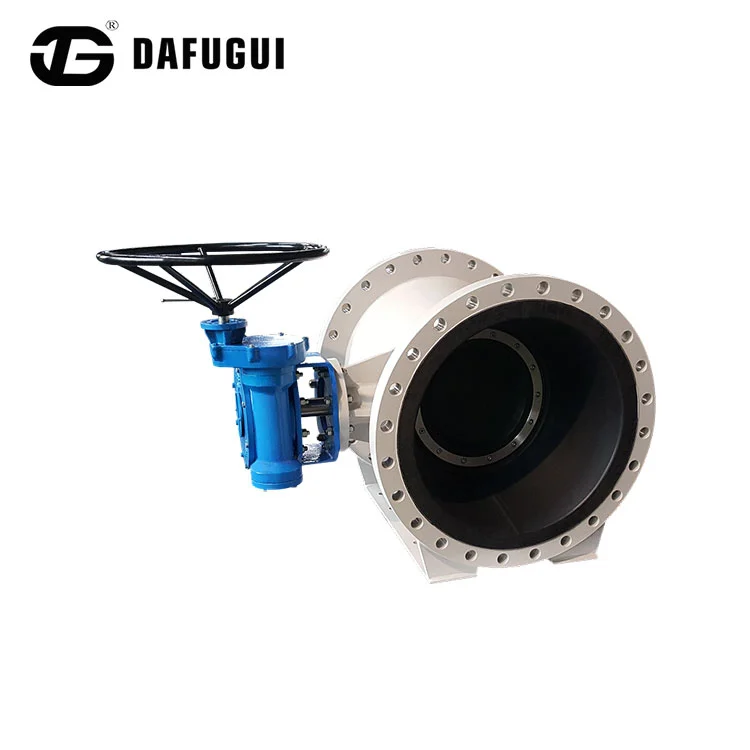

صمام فراشة المقعد المرن

إن صمام الفراشة ذو المقعد المرن Dafugui ذو جودة عالية ومتين. إنه يستخدم هيكل ختم من المعدن إلى المعدن أو لوح مركب ويحقق تسربًا صفرًا من خلال حلقة ختم مرنة من الفولاذ المقاوم للصدأ. يمكن أن يحافظ على إغلاق محكم ويبقى غير مشوه حتى في ظل ظروف درجات الحرارة العالية أو المنخفضة.

معلمات المنتج

التحليل والمشاكل

يتكون صمام الفراشة ذو المقعد المرن من المكونات الرئيسية مثل جسم الصمام، لوحة الصمام، ساق الصمام، المقعد المرن، وحلقة الضغط.

هيكل ووظيفة حلقة الضغط: يشكل جانب حلقة الضغط زوجًا مانعًا للتسرب مع جسم الصمام وشفة الأنبوب. توجد فتحات الترباس على الجانب. يتم استخدام البراغي لتشديد حلقة الضغط، وتأمين مقعد الصمام ودمجه مع جسم الصمام لتشكيل الطول الهيكلي الإجمالي للصمام.

بسبب فتحات المسامير الموجودة على جانب حلقة الضغط، يتم تقليل قطر سطح الختم الفعال. يستخدم معظم المستخدمين فلنجات سهلة الارتداء، يبلغ قطرها الداخلي الاسمي 10-20 مم أكبر. وهذا يقلل من سطح الختم الفعال. إذا لم يكن الصمام وشفة الأنبوب متحدين المركز أثناء التثبيت، فسوف ينحرف الصمام ويضغط على فتحات المسامير. في هذه الحالة، سيتم كشف فتحات المسامير داخل التجويف الداخلي لشفة الأنبوب، مما يسبب التسرب. يتميز التسرب بتدفق الوسط من الجزء الخلفي من حلقة الضغط.

احتياطات القبول

ولأسباب هيكلية، حدثت تسريبات أثناء الاختبار والقبول، مما دفع المستخدم إلى إخطار الشركة المصنعة بعدم الامتثال. ومع ذلك، بعد الاتصال، اجتازت المنتجات الفحص بسلاسة وتم تشغيلها دون مشاكل. ولذلك، يتم توفير الاحتياطات التالية لمساعدة المستخدمين على فهم المقاعد المرنة واستخدامها بشكل أفضل.

1. عند اختبار صمام الفراشة ذو المقعد المرن، ضعه بشكل مسطح بحيث يكون جانب حلقة الضغط متجهًا لأعلى. ضع لوحة ضغط على هذا السطح المسطح الذي يكون تقريبًا بنفس حجم القطر الخارجي للشفة وقطر الصمام. في حالة استخدام آلة اختبار الضغط، يجب أن تضغط مخالب الضغط على لوحة الضغط هذه لضمان توزيع الضغط بالتساوي على حلقة الضغط على جانب واحد من جسم الصمام.

2. عند الاختبار باستخدام شفة عمياء، يتم عمومًا اختبار صمامات الفراشة المرنة ذات الغلق الصلب من نوع الرقاقة باستخدام شفتين مثبتتين معًا. بالنسبة لصمامات الفراشة ذات المقعد المرن ذات الحواف، يستخدم المستخدمون في بعض الأحيان شفة واحدة فقط في الأسفل للتثبيت على الصمام. في هذه الحالة، يجب أن تتحمل مسامير التثبيت الموجودة على حلقة الضغط الموجودة على جسم الصمام الضغط الكامل للوسط.

النقاط المذكورة أعلاه هي المشكلات الشائعة التي تمت مواجهتها أثناء التثبيت. إن فهم هيكل الصمام الخاص بنا سوف يسهل التثبيت ويضمن الاستخدام الصحيح لصمام الفراشة المرن ذو الختم الصلب.

التطبيقات والميزات

يستخدم صمام الفراشة ذو المقعد المرن حلقة إغلاق مرنة من الفولاذ المقاوم للصدأ مثبتة على جسم الصمام لتحقيق صفر تسرب حقيقي:

1. ختم قابل للتعديل، مانع للتسرب لمدة 100000 دورة؛

2. هيكل الختم الخاص، لا تشوه الإجهاد في ظل الظروف العالية والباردة، وتحقيق صفر تسرب.

3. هيكل غريب الأطوار ثلاثي الأبعاد، يفتح الأختام على الفور، ويغلق الأختام فورًا عند الاتصال؛

4. جهاز تحديد المواقع المحوري، يحل مشكلة التسرب السهل بسبب تآكل سطح الختم المحوري؛ يمكن تثبيت المحرك في أي اتجاه؛

5. مناسب للاستخدام في خطوط الأنابيب النظيفة في الصناعات الغذائية والصيدلانية والكيميائية، فضلاً عن حماية البيئة الصناعية ومعالجة المياه والمباني الشاهقة وأنابيب إمدادات المياه والصرف الصحي لفتح أو إغلاق أو تنظيم تدفق الوسائط.
