هل حواف الرقبة الملحومة من الفولاذ المقاوم للصدأ هي الخيار الأفضل لأنظمة الأنابيب ذات الضغط العالي

ستايالشفاه ذات الرقبة الملحومة من الصلبمعترف بها على نطاق واسع لقوتها الفائقة ومتانتها وموثوقيتها في أنظمة الأنابيب ذات الضغط العالي ودرجة الحرارة العالية. يستكشف هذا الدليل الشامل مزايا التصميم ودرجات المواد ومعايير التصنيع والمقارنة مع أنواع الفلنجات الأخرى والتطبيقات الصناعية وأفضل ممارسات التثبيت وإرشادات الصيانة. سواء كنت مهندسًا، أو مدير مشتريات، أو مقاولًا صناعيًا، ستساعدك هذه المقالة على فهم سبب بقاء فلنجات اللحام هي الحل المفضل لأنظمة الأنابيب المهمة.

جدول المحتويات

1. ما هي الشفاه الرقبة اللحام الفولاذ المقاوم للصدأ؟
2. ميزات التصميم والمزايا الهيكلية
3. درجات ومعايير المواد
4. عنق اللحام مقابل أنواع الفلنجات الأخرى
5. التطبيقات الصناعية
6. عملية التصنيع ومراقبة الجودة
7. أفضل ممارسات التثبيت
8. الصيانة والتفتيش
9. كيفية اختيار شفة الرقبة الملحومة الصحيحة
10. الأسئلة المتداولة

1. ما هي الشفاه الرقبة الملحومة من الفولاذ المقاوم للصدأ؟

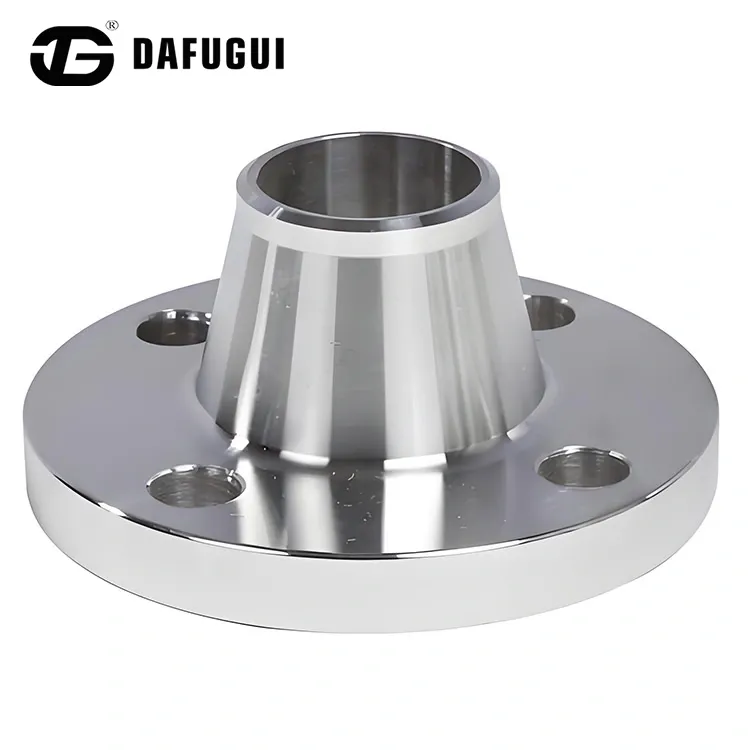

فلنجات عنق اللحام المصنوعة من الفولاذ المقاوم للصدأ عبارة عن فلنجات أنابيب مصممة بمحور طويل مدبب ينتقل تدريجيًا من سمك الحافة إلى سمك جدار الأنبوب. وهي ملحومة بشكل تناكبي بالأنبوب، مما يوفر اتصالاً قويًا وسلسًا يقلل من تركيز الضغط.

على عكس الفلنجات المنزلقة، تم تصميم الفلنجات ذات الرقبة الملحومة للبيئات الصعبة حيث يوجد ضغط مرتفع ودرجات حرارة شديدة وتحميل دوري. يقوم محورها المستدق بتوزيع الضغط بالتساوي، مما يقلل من خطر التشقق والفشل الميكانيكي.

• اتصال بعقب اللحام لأقصى قدر من القوة
• محور طويل مدبب لتوزيع الضغط
• ممتاز لأنظمة الضغط العالي ودرجات الحرارة العالية
• يتوافق مع المعايير الدولية مثل ASME وANSI

2. ميزات التصميم والمزايا الهيكلية

2.1 تصميم المحور المستدق

السمة المميزة لشفة عنق اللحام هي محورها المدبب. تتيح هذه الميزة النقل التدريجي للضغط من الفلنجة إلى الأنبوب، مما يمنع نقاط الضغط الموضعية.

2.2 لحام الاختراق الكامل

نظرًا لأن الحافة ملحومة بشكل تناكبي بالأنبوب، فإنها تشكل هيكلًا معدنيًا مستمرًا. وهذا يحسن بشكل كبير مقاومة التعب والقوة الميكانيكية.

2.3 التعامل مع الضغط الفائق

تُستخدم الشفاه ذات الرقبة الملحومة بشكل شائع في الأنظمة المصنفة لفئات الضغط العالي مثل الفئة 300 و600 و900 و1500 وحتى 2500.

3. درجات ومعايير المواد

عادةً ما يتم تصنيع فلنجات عنق اللحام المصنوعة من الفولاذ المقاوم للصدأ باستخدام درجات مختلفة من الفولاذ المقاوم للصدأ لتلبية متطلبات التعرض البيئية والكيميائية المختلفة.

درجات الفولاذ المقاوم للصدأ الشائعة

• أستم A182 F304 / F304L
• أستم A182 F316 / F316L
• أستم A182 F321
• أستم A182 F347

المعايير الدولية

• أسم B16.5
• أنسي
• الدين
• إن 1092-1
• جيس

يضمن اختيار الدرجة الصحيحة التوافق مع الوسائط المسببة للتآكل وظروف درجة الحرارة والمتطلبات الميكانيكية.

4. عنق اللحام مقابل أنواع الفلنجات الأخرى

بالمقارنة مع الفلنجات الانزلاقية، توفر الفلنجات ذات الرقبة الملحومة موثوقية أكبر وعمر خدمة أطول، خاصة في الأنظمة الديناميكية.

5. التطبيقات الصناعية

• خطوط أنابيب النفط والغاز
• مصانع البتروكيماويات
• مرافق توليد الطاقة
• أنظمة معالجة المياه
• بناء السفن والمنصات البحرية

في الصناعات التي تعتبر فيها السلامة والأداء أمرًا بالغ الأهمية، غالبًا ما تكون الشفاه الملحومة هي الحل المفضل.

6. عملية التصنيع ومراقبة الجودة

عادةً ما يتم تشكيل حواف الرقبة الملحومة المصنوعة من الفولاذ المقاوم للصدأ عالية الجودة بدلاً من صبها، مما يضمن بنية حبيبية فائقة وخصائص ميكانيكية.

خطوات التصنيع

1. فحص المواد
2. تزوير
3. المعالجة الحرارية
4. بالقطع
5. الحفر والتشطيب
6. التفتيش النهائي

الشركات المصنعة ذات السمعة الطيبة مثلدافوغيتنفيذ إجراءات صارمة لمراقبة الجودة بما في ذلك فحوصات الأبعاد واختبار الضغط والاختبارات غير المدمرة لضمان الامتثال للمعايير الدولية.

7. أفضل ممارسات التثبيت

• تأكد من محاذاة الأنابيب بشكل صحيح قبل اللحام
• استخدام عمال اللحام المؤهلين للحام بعقب
• اتبع إجراءات اللحام ASME
• فحص سلامة اللحام من خلال NDT
• قم بتطبيق عزم الدوران الصحيح أثناء التجميع

يعد التثبيت الصحيح أمرًا ضروريًا لتحقيق أقصى قدر من الأداء وطول عمر اتصال الحافة.

8. الصيانة والتفتيش

يضمن الفحص الروتيني سلامة النظام ويمنع حدوث أعطال غير متوقعة. يجب أن تشمل الفحوصات المنتظمة ما يلي:

• الفحص البصري للتآكل
• قياس سمك بالموجات فوق الصوتية
• اختبارات كشف التسرب
• التحقق من تشديد الترباس

9. كيفية اختيار شفة الرقبة الملحومة الصحيحة

عند اختيار شفة عنق اللحام المصنوعة من الفولاذ المقاوم للصدأ، ضع في اعتبارك ما يلي:

• متطلبات فئة الضغط
• درجة حرارة التشغيل
• بيئة التآكل
• حجم الأنابيب والجدول الزمني
• الامتثال لمعايير المشروع

إن العمل مع الموردين ذوي الخبرة مثل Dafugui يضمن حصولك على المنتجات التي تلبي المتطلبات الفنية والتجارية.

10. الأسئلة المتداولة (الأسئلة الشائعة)

س 1: لماذا تعتبر حواف الرقبة الملحومة أفضل لأنظمة الضغط العالي؟

بسبب محورها المستدق واللحام الكامل للاختراق، فإنها توزع الضغط بالتساوي وتقاوم فشل الكلال.

Q2: ما هو الفرق بين فلنجات عنق اللحام المصنوعة من الفولاذ المقاوم للصدأ 304 و316؟

يحتوي الفولاذ المقاوم للصدأ 316 على الموليبدينوم، مما يوفر مقاومة أفضل للتآكل في بيئات الكلوريد مقارنة بـ 304.

س 3: هل يمكن إعادة استخدام حواف عنق اللحام؟

في معظم أنظمة الضغط العالي، لا يوصى بإعادة الاستخدام ما لم يتم فحصها والموافقة عليها.

س 4: هل حواف الرقبة الملحومة مناسبة للتطبيقات البحرية؟

نعم، خاصة عندما يتم تصنيعها من درجات مقاومة للتآكل مثل 316L.

خاتمة

تظل الشفاه الملحومة المصنوعة من الفولاذ المقاوم للصدأ معيارًا صناعيًا للقوة والمتانة والسلامة في أنظمة الأنابيب ذات الضغط العالي. إن تصميمها الفائق ومقاومتها للتآكل وسلامتها الهيكلية يجعلها لا غنى عنها في صناعات النفط والغاز والبتروكيماويات والطاقة.

إذا كنت تبحث عن حواف عنق ملحومة من الفولاذ المقاوم للصدأ موثوقة وعالية الجودة ومصنعة وفقًا للمعايير الدولية، فإن Dafugui توفر حلولاً شاملة مصممة خصيصًا لمتطلبات مشروعك. تضمن خبرتنا الهندسية ومراقبة الجودة الصارمة وقدرات التوريد العالمية الأداء على المدى الطويل وراحة البال.

هل أنت على استعداد لتعزيز موثوقية نظام الأنابيب لديك؟اتصل بنااليوم لمناقشة متطلبات مشروعك والحصول على عرض أسعار احترافي.
