ما هو الدور الذي تلعبه صمامات الفراشة في تنظيم تدفق محطة الطاقة الكهرومائية؟

في محطة الطاقة الكهرومائية، الماء هو الوقود. يتم تخزينها في خزان، ويتم توجيهها عبر قلم، وتوجيهها إلى التوربين الذي يولد الكهرباء. يعد التحكم في تدفق المياه أمرًا بالغ الأهمية لكفاءة وسلامة المصنع بأكمله. إذا كان التدفق مرتفعًا جدًا، فقد تزيد سرعة التوربين وتتعرض للتلف. وإذا كان التدفق منخفضًا جدًا، فإن المصنع يعمل بشكل غير فعال. إذا توقف التدفق فجأة، فقد يؤدي ارتفاع الضغط إلى تمزق القلم. الصمام الفراشةهو أحد المكونات الرئيسية التي تجعل هذا التحكم ممكنًا. إنه صمام ربع دورة ينظم التدفق عن طريق تدوير قرص داخل الأنبوب. في محطات الطاقة الكهرومائية، تُستخدم صمامات الفراشة في القلم لعزل التوربين، وتنظيم التدفق أثناء بدء التشغيل وإيقاف التشغيل، ولتوفير الإغلاق في حالات الطوارئ. كما أنها تستخدم في أنظمة مياه التبريد، وأنظمة الصرف الصحي، والدوائر المساعدة الأخرى.

إن دور صمام الفراشة في تنظيم تدفق القلم متعدد الأوجه. يجب أن يوفر إغلاقًا محكمًا عند الإغلاق، ومقاومة منخفضة عند الفتح، وتحكمًا دقيقًا عند التعديل. يجب أن يتحمل الضغوط العالية والأقطار الكبيرة النموذجية لتطبيقات القلم. يجب أن تكون موثوقة، لأن الفشل يمكن أن يسبب أضرارا كارثية. ويجب أن يكون مصممًا للتعامل مع القوى الديناميكية للمياه، بما في ذلك ارتفاع الضغط الذي يحدث عند إغلاق الصمام بسرعة. سوف تتناول هذه المقالة دور صمام الفراشة في تنظيم تدفق محطة الطاقة الكهرومائية. سنغطي مبادئ التصميم والمواد وطرق التشغيل وخصائص الأداء التي تجعل صمامات الفراشة مناسبة لهذا التطبيق المتطلب. سنقدم أيضًا المواصفات التفصيلية لصمامات الفراشة الخاصة بنا من مصنعنا في شركة Dafugui Pipe Valve Co., Ltd.

جدول المحتويات

• 1. ما هو صمام الفراشة وأين يتناسب مع محطة الطاقة الكهرومائية؟
• 2. لماذا تُفضل صمامات الفراشة لعزل Penstock؟
• 3. كيف يتعامل صمام الفراشة مع ارتفاع الضغط ومطرقة الماء؟
• 4. ما هي المواد والطلاءات التي تضمن عمرًا طويلًا في خدمة Penstock؟
• 5. ما هي طرق التشغيل المستخدمة لصمامات الفراشة Penstock؟
• 6. ما هي المواصفات التي تحدد صمام فراشة الطاقة الكهرومائية؟
• 7. الأسئلة المتداولة (الأسئلة الشائعة)
• 8. الاستنتاج

1. ما هو صمام الفراشة وأين يتناسب مع محطة الطاقة الكهرومائية؟

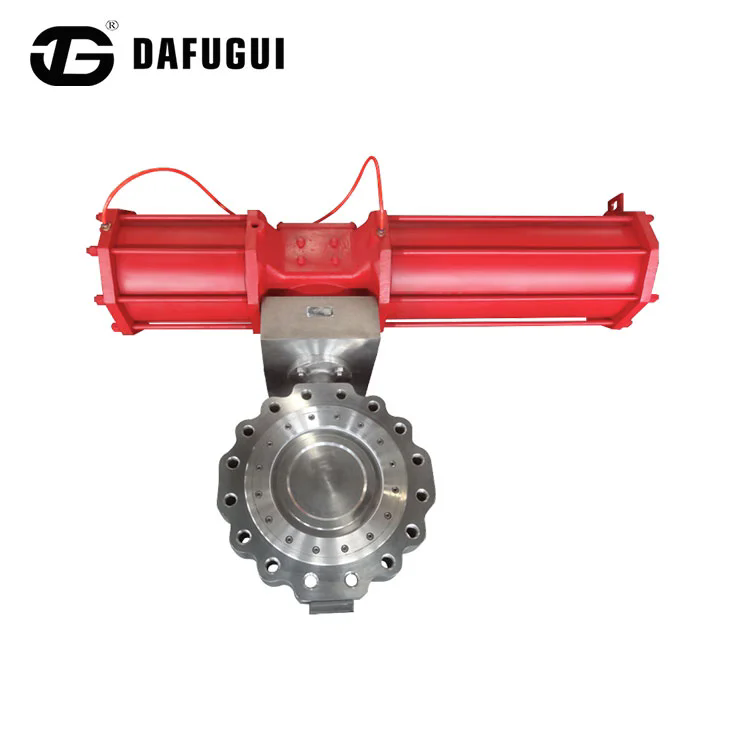

صمام الفراشة هو صمام ربع دورة يتحكم في التدفق باستخدام قرص دائري مثبت على عمود دوار. عندما يكون الصمام مغلقًا، يكون القرص متعامدًا مع التدفق، مما يمنعه. عندما يكون الصمام مفتوحًا، يكون القرص موازيًا للتدفق، مما يسمح بمرور الماء بأقل مقاومة. يتم تثبيت القرص عادةً على عمود يمتد عبر جسم الصمام إلى المشغل. يقوم المشغل بتدوير العمود بمقدار 90 درجة لفتح الصمام أو إغلاقه. في محطة الطاقة الكهرومائية، يتم استخدام صمامات الفراشة في عدة مواقع. وأهمها هو القلم، حيث يقوم الصمام بعزل التوربين عن مصدر المياه. غالبًا ما يُشار إلى هذا الصمام باسم "صمام مدخل التوربين" أو "صمام المدخل الرئيسي". وهي عادة ما تكون كبيرة الحجم، حيث يتراوح قطرها من 1 متر إلى 6 أمتار أو أكثر، ويجب أن تتحمل الضغوط العالية. تشمل تطبيقات صمام الفراشة الأخرى في محطة الطاقة الكهرومائية نظام مياه التبريد، ونظام الصرف، ونظام الحماية من الحرائق. يلخص الجدول أدناه تطبيقات صمام الفراشة النموذجية في محطة الطاقة الكهرومائية.

فيشركة شركة Dafugui Pipe Valve Co., Ltd.يقوم مصنعنا بتصنيع صمامات الفراشة لتطبيقات الطاقة الكهرومائية في مجموعة من الأحجام وتقييمات الضغط. لدينا خبرة واسعة في توريد الصمامات للأنظمة المساعدة والأقلام. يعمل فريقنا الهندسي بشكل وثيق مع مصممي محطات الطاقة الكهرومائية لضمان تحسين الصمام لظروف التشغيل المحددة.

2. لماذا تُفضل صمامات الفراشة لعزل Penstock؟

تُفضل صمامات الفراشة لعزل القلم لعدة أسباب. الأول هو تصميمها المدمج. صمام الفراشة أقصر بكثير في البعد وجهاً لوجه من صمام البوابة أو الصمام الكروي بنفس القطر. وهذا يقلل من المساحة المطلوبة في محطة الطاقة وتكلفة الصمام. السبب الثاني هو انخفاض الضغط المنخفض عند فتحه بالكامل. إن قرص صمام الفراشة هو العائق الوحيد في مسار التدفق، وعندما يكون موازيًا للتدفق، يكون انخفاض الضغط في حده الأدنى. وهذا أمر مهم لكفاءة الطاقة، حيث أن أي انخفاض في الضغط في القلم يمثل الطاقة المفقودة. السبب الثالث هو عملها السريع. يمكن فتح صمام الفراشة أو إغلاقه في غضون ثوانٍ، وهو أمر ضروري للإغلاق في حالات الطوارئ. السبب الرابع هو قدرتها على التعامل مع الأقطار الكبيرة. تتوفر صمامات الفراشة بأحجام تصل إلى 6 أمتار أو أكثر، مما يجعلها مناسبة لأكبر أقلام الرصاص. يقارن الجدول أدناه صمامات الفراشة بأنواع الصمامات الأخرى المستخدمة في تطبيقات القلم.

في مصنعنا، نقوم بتصنيع صمامات الفراشة المصممة خصيصًا لعزل القلم. تتميز صماماتنا بجسم قوي، وقرص مُشكل بدقة، ونظام إغلاق موثوق. نحن نستخدم مواد وطلاءات عالية الجودة لضمان عمر طويل في بيئة القلم الصعبة. يمكن لفريقنا الهندسي المساعدة في اختيار الصمام المناسب لظروف قلمك المحددة.

3. كيف يتعامل صمام الفراشة مع ارتفاع الضغط ومطرقة الماء؟

يعد ارتفاع الضغط، المعروف أيضًا باسم المطرقة المائية، أحد أهم التحديات في تنظيم تدفق القلم. عندما يتم إغلاق الصمام بسرعة، يتوقف فجأة زخم الماء في القلم، مما يخلق موجة ضغط تنتقل عائدة إلى أعلى الأنبوب. يمكن أن تكون موجة الضغط هذه أكبر بعدة مرات من ضغط التشغيل العادي ويمكن أن تسبب أضرارًا كارثية لقلم القلم والصمام والتوربين. تم تصميم صمامات الفراشة للتعامل مع ارتفاع الضغط من خلال مزيج من الإغلاق البطيء وتخفيف الاندفاع المفاجئ. تم تصميم مشغل الصمام عادةً لإغلاق الصمام ببطء، خلال فترة تتراوح من 30 ثانية إلى عدة دقائق، لتقليل ارتفاع الضغط. بالإضافة إلى ذلك، قد يتم تجهيز الصمام بنظام تخفيف الطفرة، مثل الصمام الالتفافي أو المركم، الذي يمتص ارتفاع الضغط. يلخص الجدول أدناه الطرق المستخدمة للتعامل مع ارتفاع الضغط في صمامات الفراشة penstock.

في شركة Dafugui Pipe Valve Co., Ltd.، تم تصميم صمامات الفراشة الخاصة بنا للتعامل مع ارتفاعات الضغط النموذجية لأقلام الطاقة الكهرومائية. نحن نستخدم مشغلات للخدمة الشاقة يمكن برمجتها للإغلاق البطيء والإغلاق على مرحلتين. نحن نقدم أيضًا الصمامات الالتفافية وأنظمة تخفيف الارتفاع المفاجئ كملحقات اختيارية. يمكن لفريقنا الهندسي تحليل ظروف الاندفاع المفاجئ في القلم الخاص بك والتوصية بالتدابير المناسبة للتحكم في الاندفاع المفاجئ.

4. ما هي المواد والطلاءات التي تضمن عمرًا طويلًا في خدمة Penstock؟

يجب اختيار المواد والطلاءات المستخدمة في صمام الفراشة لخدمة penstock لتحمل الظروف المحددة للتطبيق. تتضمن هذه الظروف جودة المياه (التي قد تكون مياهًا عذبة، أو مياه مالحة، أو مياه بها جزيئات كاشطة)، وضغط التشغيل، ودرجة الحرارة. مواد الجسم الأكثر شيوعًا لصمامات الفراشة penstock هي الحديد الزهر والحديد المرن والفولاذ الكربوني والفولاذ المقاوم للصدأ. يُصنع القرص عادةً من نفس مادة الجسم، أو من مادة عالية الجودة لتحسين مقاومة التآكل. عادة ما يكون العمود مصنوعًا من الفولاذ المقاوم للصدأ. نظام الختم أمر بالغ الأهمية. عادةً ما يكون المقعد مصنوعًا من مادة مرنة، مثل EPDM أو مطاط النتريل، أو من المعدن لتطبيقات درجات الحرارة العالية أو الضغط العالي. يلخص الجدول أدناه المواد والطلاءات المستخدمة في صمامات الفراشة penstock الخاصة بنا.

في مصنعنا، نختار المواد والطلاءات لكل صمام فراشة بناءً على التطبيق المحدد. نحن نستخدم مصبوبات عالية الجودة وتصنيعًا دقيقًا للتأكد من أن صماماتنا تلبي الأبعاد والتفاوتات المطلوبة. كما نقدم أيضًا مجموعة من الطلاءات للحماية من التآكل والتآكل. هدفنا هو توفير صمامات الفراشة التي تعمل بشكل موثوق طوال عمر محطة الطاقة الكهرومائية.

5. ما هي طرق التشغيل المستخدمة لصمامات الفراشة Penstock؟

يعد تشغيل صمام الفراشة penstock أحد الاعتبارات المهمة في التصميم. يجب أن يوفر المشغل عزم الدوران المطلوب لتدوير القرص مقابل ضغط الماء واحتكاك موانع التسرب. ويجب أن يوفر أيضًا السرعة والتحكم المطلوبين لوضع التشغيل المحدد. طرق التشغيل الأكثر شيوعًا لصمامات الفراشة penstock هي الكهربائية والهيدروليكية والهوائية. تستخدم المحركات الكهربائية محركًا كهربائيًا وعلبة تروس لتدوير عمود الصمام. يتم استخدامها بشكل شائع لتعديل التحكم وللتطبيقات التي تتطلب إغلاقًا بطيئًا ومتحكمًا فيه. تستخدم المحركات الهيدروليكية الضغط الهيدروليكي لتحريك مكبس أو ريشة، مما يؤدي إلى تدوير عمود الصمام. إنها توفر عزم دوران عاليًا وتشغيلًا سريعًا، مما يجعلها مناسبة للإغلاق في حالات الطوارئ. تستخدم المحركات الهوائية الهواء المضغوط لتحريك المكبس أو الحجاب الحاجز. وهي أقل شيوعًا في تطبيقات penstock نظرًا لمتطلبات عزم الدوران العالية. يقارن الجدول أدناه طرق التشغيل.

في شركة Dafugui Pipe Valve Co., Ltd.، يمكن تزويد صمامات الفراشة الخاصة بنا بأي من طرق التشغيل هذه. نحن نعمل مع عملائنا لاختيار المشغل الذي يناسب متطلبات التشغيل الخاصة بهم. كما نقدم أيضًا مجموعة من خيارات التحكم، بما في ذلك التجاوز اليدوي، وملاحظات الموقع، والتحكم عن بعد. هدفنا هو توفير مجموعة كاملة من الصمامات والمشغلات التي تلبي الاحتياجات المحددة لمحطة الطاقة الكهرومائية.

6. ما هي المواصفات التي تحدد صمام فراشة الطاقة الكهرومائية؟

تتضمن المواصفات الرئيسية لصمام الفراشة للطاقة الكهرومائية الحجم، ومعدل الضغط، ومادة الجسم، ومادة القرص، ومادة المقعد، وطريقة التشغيل، ومعيار التصميم. يقدم الجدول أدناه ملخصًا للمواصفات النموذجية لصمامات الفراشة penstock الخاصة بنا.

في مصنعنا، نقوم بتصنيع صمامات الفراشة لتلبية هذه المواصفات وأكثر. يمكننا تخصيص الصمام ليناسب متطلبات المشروع المحددة، بما في ذلك الأحجام الخاصة والمواد الخاصة والتشغيل الخاص. يمكن لفريقنا الهندسي المساعدة في عملية الاختيار وتقديم بيانات فنية مفصلة لمشروعك.

7. الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: ما هو الحجم النموذجي لصمام الفراشة المستخدم في قلم الطاقة الكهرومائية؟

الإجابة: يتراوح الحجم النموذجي لصمام الفراشة المستخدم في قلم الطاقة الكهرومائية من متر واحد إلى 6 أمتار أو أكثر. يتم تحديد الحجم حسب معدل التدفق وانخفاض الضغط المسموح به. تتطلب أقلام الرصاص الأكبر حجمًا صمامات أكبر. في Dafugui Pipe Valve Co., Ltd.، نقوم بتصنيع صمامات الفراشة حتى DN6000 وأكبر عند الطلب.

السؤال 2: كيف يتم تشغيل صمام الفراشة في محطة الطاقة الكهرومائية؟

الإجابة: عادةً ما يتم تشغيل صمامات الفراشة في محطات الطاقة الكهرومائية بواسطة مشغلات كهربائية أو هيدروليكية. تستخدم المحركات الكهربائية للتشغيل العادي وتنظيم التدفق. تُستخدم المحركات الهيدروليكية للإغلاق في حالات الطوارئ وللصمامات الكبيرة التي تتطلب عزم دوران عاليًا. يعتمد الاختيار على المتطلبات المحددة للمصنع.

السؤال 3: ما الفرق بين صمام الفراشة ذي القاعدة المرنة والصمام ذي القاعدة المعدنية؟

الإجابة: يستخدم صمام الفراشة المرن مادة مقعد ناعمة، مثل EPDM أو مطاط النتريل، مما يوفر إحكامًا محكمًا عند الضغوط ودرجات الحرارة المنخفضة. يستخدم صمام الفراشة ذو القاعدة المعدنية مقعدًا معدنيًا يمكنه تحمل درجات الحرارة والضغوط العالية ولكنه قد لا يوفر ختمًا محكمًا. يعتمد الاختيار على ظروف تشغيل القلم.

السؤال 4: كيف يمكنك منع المطرقة المائية في صمام الفراشة penstock؟

الإجابة: يتم منع المطرقة المائية عن طريق إغلاق صمام الفراشة ببطء، خلال فترة تتراوح من 30 ثانية إلى عدة دقائق. تمت برمجة المشغل لتوفير ملف تعريف إغلاق يمكن التحكم فيه. بالإضافة إلى ذلك، يمكن استخدام أنظمة تخفيف الاندفاع، مثل الصمامات الالتفافية أو خزانات الاندفاع، لامتصاص موجة الضغط. يمكن لفريقنا الهندسي تحليل ظروف الاندفاع في القلم الخاص بك والتوصية بالتدابير المناسبة.

السؤال 5: كم مرة يجب صيانة صمام الفراشة penstock؟

الإجابة: يجب فحص صمام الفراشة penstock وصيانته على فترات منتظمة، عادةً سنويًا أو بعد عدد محدد من دورات التشغيل. يجب أن تشمل الصيانة فحص المقعد للتأكد من عدم تآكله، وتشحيم المحامل، واختبار المشغل، والتحقق من أداء الختم. تضمن الصيانة الدورية التشغيل الموثوق به وتطيل عمر الصمام.

8. الاستنتاج

تلعب صمامات الفراشة دورًا حاسمًا في تنظيم تدفق محطة الطاقة الكهرومائية. أنها توفر العزلة، والتحكم في التدفق، والإغلاق في حالات الطوارئ. وهي مفضلة لتصميمها المدمج، وانخفاض الضغط المنخفض، والتشغيل السريع، والقدرة على التعامل مع الأقطار الكبيرة. وهي مصممة لتحمل الضغوط العالية وارتفاع الضغط الناتج عن خدمة penstock. ويتم تصنيعها من مواد وطلاءات تضمن عمرًا طويلًا في بيئة الطاقة الكهرومائية الصعبة. في Dafugui Pipe Valve Co., Ltd.، يتمتع مصنعنا بالخبرة والمعدات اللازمة لتصنيع صمامات الفراشة التي تلبي المتطلبات الأكثر تطلبًا لمحطات الطاقة الكهرومائية. نحن نعمل بشكل وثيق مع عملائنا لفهم احتياجاتهم الخاصة ولتوفير الحل الأمثل للصمامات. سواء كنت تقوم ببناء محطة جديدة للطاقة الكهرومائية أو تحديث محطة موجودة، يمكننا توفير صمامات الفراشة التي تحتاج إليها.

إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا لمشاريع الطاقة الكهرومائية حول العالم. نحن ندعوك للاتصال بنا لمناقشة متطلباتك. يمكننا تقديم العينات والبيانات الفنية والمساعدة في التصميم. دعنا نوضح لك كيف يمكن لصمامات الفراشة الخاصة بنا تحسين أداء وموثوقية تنظيم تدفق القلم لديك.

اتصل بـ Dafugui Pipe Valve Co., Ltd. اليوملمناقشة متطلبات صمام الفراشة للطاقة الكهرومائية لديك واكتشاف كيف يمكن للصمامات الخاصة بنا أن تلبي احتياجات تنظيم تدفق القلم لديك.
