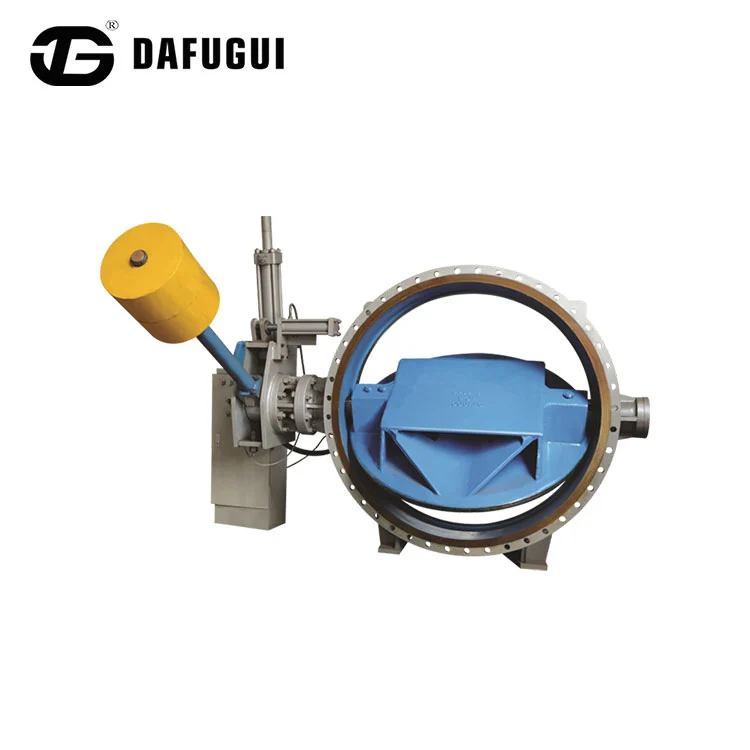

التحكم الهيدروليكي في صمام الفراشة
تأسست شركة Dafugui Pipe Valve Co., Ltd. في عام 2006، وهي متخصصة في البحث والتطوير والإنتاج والمبيعات للفلنجات ووصلات الأنابيب والصمامات وملحقات خطوط الأنابيب الأخرى. من بينها، صمام الفراشة للتحكم الهيدروليكي هو جهاز تحكم في خط الأنابيب الذي يدمج الأنظمة الميكانيكية والكهربائية والهيدروليكية. يتم استخدامه بشكل رئيسي عند مدخل توربينات الطاقة الكهرومائية ومخرج المضخات في محطات الحفاظ على المياه وضخ الطاقة. يمكن أن يحل محل التركيبة التقليدية لصمام الفحص وصمام البوابة، وله وظائف الإغلاق، وصمام الفحص، والتخلص من المطرقة المائية.
تُباع منتجات Dafugui إلى العديد من البلدان والمناطق حول العالم، وتغطي أسواقًا في آسيا وأوروبا والأمريكتين. من بينها، يستخدم صمام الفراشة للتحقق من التحكم الهيدروليكي الطاقة الكامنة لمطرقة الجاذبية أو الطاقة المضغوطة للمراكم كمصدر للطاقة لإغلاق الصمام. وهو حاليًا أحد أكثر أجهزة التحكم في خطوط الأنابيب تقدمًا في الداخل والخارج. عند العمل، يعمل صمام فراشة التحكم الهيدروليكي جنبًا إلى جنب مع مضيف خط الأنابيب، ووفقًا لمبدأ عملية الانتقال الهيدروليكي، فإنه يحقق إغلاقًا موثوقًا لخط الأنابيب من خلال برنامج فتح وإغلاق محدد مسبقًا، مما يزيل المطرقة المائية في خط الأنابيب بشكل فعال ويلعب دورًا في حماية سلامة نظام خط الأنابيب.
معلمات المنتج
| القطر الاسمي: | DN400~DN5000(NPS16~NPS200) |
| الضغط الاسمي: | PN10~PN40(الفئة150~الفئة300) |
| نطاق درجة الحرارة: | -29 درجة مئوية ~ +350 درجة مئوية |
| معايير التصميم: | ASME، API، AWA، ISO، EN، GOSTOS، GB |
| معيار شفة: | ك 166. |
| هيكل مختوم: | الختم الناعم: هيكل الختم الناعم المطاطي المزدوج غريب الأطوار الختم الصلب: هيكل مانع للتسرب صلب متعدد المستويات ثلاثي غريب الأطوار، هيكل مانع للتسرب صلب ثلاثي غريب الأطوار |
| نوع الاتصال: | نوع شفة مزدوجة |
| المادة الرئيسية: | الفولاذ الكربوني العادي: WCB، WCC، A105، Q235 حديد الزهر المرن: GGG40、GGG50、65-45-10、QT450 الفولاذ المقاوم للصدأ المارتنسيتي: 420、410、17-4PH 1. علب هدايا قابلة للطي وبأسعار معقولة ومتينة للغاية مع شريط: الفولاذ المقاوم للصدأ على الوجهين: 2205、2507、F51、F53、F55 |
مبدأ العمل
1. آلية القيادة

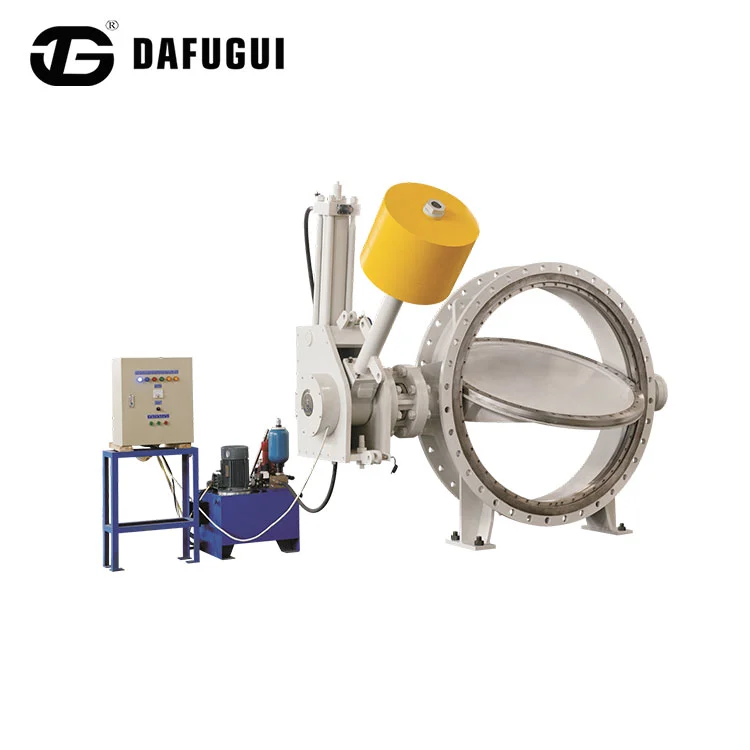

توفر الطاقة الكامنة للثقل الموازن القدرة على إغلاق الصمام. بعد بدء تشغيل مضخة الزيت، يقوم الزيت المضغوط بتحريك المكبس الموجود في أسطوانة الزيت. يعمل المكبس والرافعة معًا لرفع ثقل الموازنة، مما يكمل فتح الصمام.
2. التحكم في فتح الصمام
تشغيل مضخة الطرد المركزي: تأخر فتح الصمام بعد بدء تشغيل المضخة.
تشغيل مضخة التدفق المحوري: تبدأ المضخة والصمام بشكل متزامن، أو يفتح الصمام جزئيًا أولاً.
تشغيل التوربين الهيدروليكي: إزالة الضغط المسبق للصمام الالتفافي، وفتح الصمام الرئيسي، وتشغيل التوربين.
3. نظام عقد الضغط
الضغط التلقائي عند فتح الصمام؛ نطاق ضغط المجمع: 20-32MPa. تجديد ضغط مضخة الزيت تلقائيًا عند انخفاض الضغط إلى عتبة الضغط المنخفض.
4. التحكم في إغلاق الصمام
تعمل الطاقة الكامنة للثقل الموازن على إغلاق الصمام المرحلي:
مرحلة الإغلاق السريع: قطع 70% من تدفق المياه.
مرحلة الإغلاق البطيء: الـ 30% المتبقية تغلق ببطء. يزيل التخزين المؤقت على مرحلتين المطرقة المائية.
5. عملية الطوارئ
يتيح التشغيل اليدوي للمضخة إمكانية بدء التشغيل بدون طاقة لصمام فراشة التحكم الهيدروليكي. يؤدي فتح صمام الإغلاق إلى إجبار ثقل الموازنة على إغلاق صمام فراشة التحكم الهيدروليكي.
غاية
تم تصميم صمام فراشة التحكم الهيدروليكي للتركيب عند مخرج المضخة في خطوط أنابيب المياه المتوسطة، ويعمل كصمام إغلاق وصمام فحص. وقت الإغلاق والسرعة قابلان للتعديل لإزالة أو تقليل تأثيرات المطرقة المائية ومنع التدفق العكسي لوسط العمل.
الميزات والمزايا
1. يتم تشغيل وإغلاق صمام فراشة التحكم الهيدروليكي هيدروليكيًا بواسطة الطاقة المحتملة لثقل الموازنة، مما يوفر أداء تشغيل ممتاز وموثوق.
2. يتم تركيب صمام فراشة التحكم الهيدروليكي أسفل المضخة، ويمكن استخدامه كصمام بوابة/فراشة أو صمام فحص. معامل مقاومة التدفق هو 30% فقط من الصمامات المذكورة أعلاه، مما يوفر الطاقة بشكل كبير.
3. ثقل الموازنة مجهز بجهاز قفل. عندما يصل صمام فراشة التحكم الهيدروليكي إلى الموضع المحدد، يجب قفل ذراع ثقل الموازنة بواسطة دبوس قفل لمنع ثقل الموازنة من التراجع وإغلاق الصمام.
4. المحرك الهيدروليكي مجهز بمجمع لتخزين الزيت المضغوط لتعويض الضغط في حالة التسرب.
