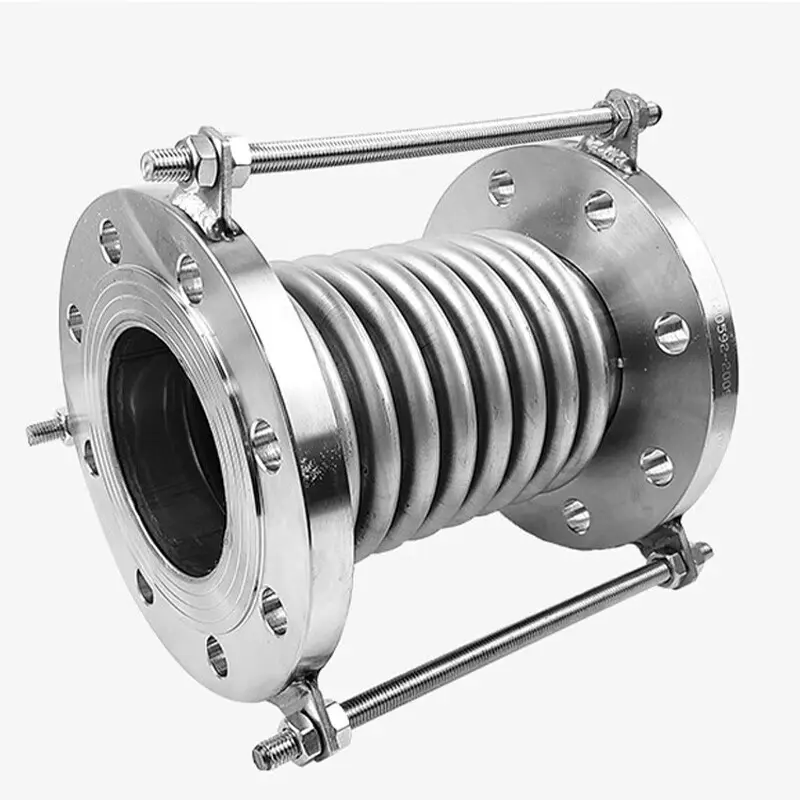

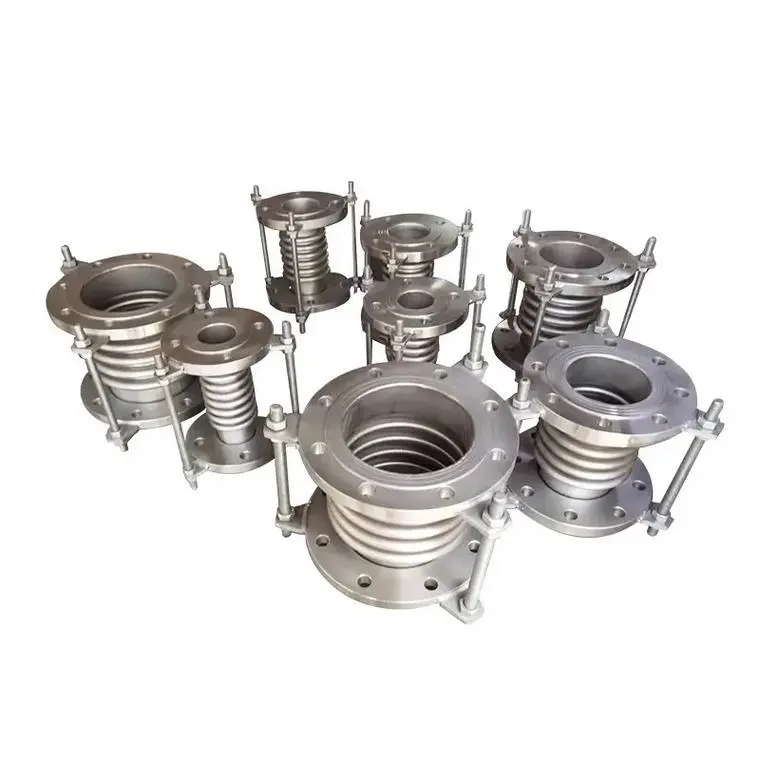

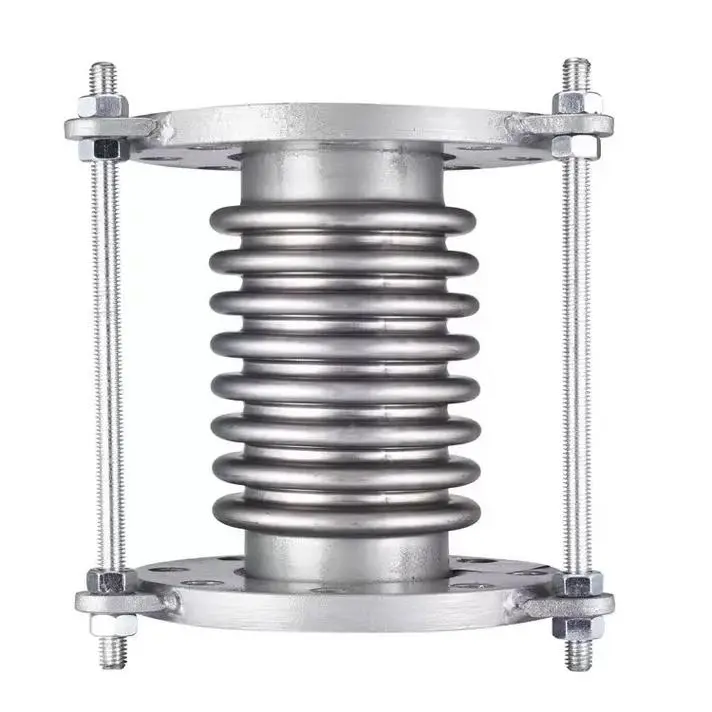

وصلة توسيع المنفاخ

وصلة تمدد المنفاخ، والمعروفة أيضًا باسم وصلة التمدد، هي عنصر تعويض يستخدم التشوه المرن للمنفاخ للتعويض عن الإزاحة الحرارية لخط الأنابيب، والتشوه الميكانيكي وامتصاص الاهتزاز. وتتكون من منفاخ (عنصر مرن) كجسم العمل الرئيسي، إلى جانب الأنابيب الطرفية، والأقواس، والشفاه، والقنوات وغيرها من الملحقات. تتضمن طرق الاتصال الأنواع ذات الحواف والملحومة.

مبدأ العمل

مبدأ العمل الأساسي لمفاصل تمدد المنفاخ هو الاستفادة من التشوه المرن للمنفاخ لامتصاص وتعويض الإزاحات المحورية والزاوية والجانبية والمجمعة الناتجة عن التشوه الحراري والتشوه الميكانيكي والاهتزازات الميكانيكية المختلفة في خطوط الأنابيب.

عندما تتوسع أو تتقلص خطوط الأنابيب بسبب تغيرات درجة الحرارة، فإن المنفاخ يتعرض للتشوه من خلال هيكله المموج الفريد، مما يحول إجهاد إزاحة خط الأنابيب إلى طاقة تشوه مرنة للمنفاخ، وبالتالي تقليل إجهاد تشوه خط الأنابيب وإطالة عمر خدمة خط الأنابيب. بالإضافة إلى ذلك، فإن وصلة التمدد المنفاخ تقدم وظائف متعددة بما في ذلك مقاومة الضغط، الختم، مقاومة التآكل، مقاومة درجة الحرارة، مقاومة الصدمات، تخميد الاهتزاز وتقليل الضوضاء.

المزايا الرئيسية

الأنواع الرئيسية

يتم تصنيف وصلات تمدد المنفاخ في المقام الأول إلى ثلاث فئات بناءً على وضع التعويض:

النوع المحوري:يمتص في المقام الأول الإزاحة المحورية

النوع الجانبي:يمتص في المقام الأول النزوح الجانبي

النوع الزاوي:يمتص في المقام الأول الإزاحة الزاوية

تتوفر أيضًا أنواع متوازنة الضغط وتكوينات تعويض مجمعة متنوعة. بناءً على المادة، يمكن تقسيمها إلى أنواع معدنية وغير معدنية. يمكن لـ Dafugui تقديم توصيات النوع المقابلة بناءً على أنماط الإزاحة المحددة وظروف التشغيل لنظام خطوط الأنابيب لديك.

دليل التثبيت

1. التفتيش قبل التثبيت:التحقق من النموذج والمواصفات وتكوين خطوط الأنابيب لضمان الامتثال لمتطلبات التصميم
2. تأكيد الاتجاه:بالنسبة للمعوضات ذات الأكمام الداخلية، تأكد من محاذاة اتجاه الأكمام مع اتجاه التدفق المتوسط
3. لا يوجد تعديل قسري:لا تستخدم تشوه المعوض لضبط انحرافات تركيب خط الأنابيب، حيث يؤثر ذلك على الوظيفة العادية وعمر الخدمة
4. حماية الخوار:منع تناثر اللحام من ملامسة سطح المنفاخ وتجنب التلف الميكانيكي أثناء التثبيت
5. إزالة أجهزة تحديد المواقع:قم بإزالة أجهزة تحديد المواقع المساعدة المستخدمة للنقل بعد اكتمال تركيب خطوط الأنابيب
6. الاختبار الهيدروستاتيكي:تعزيز دعامات الأنابيب الثابتة عند نهايات خطوط الأنابيب حيث يتم تركيب المعوضات أثناء الاختبار الهيدروستاتيكي
7. الأجزاء المتحركة:يجب ألا تكون جميع المكونات المتحركة مقيدة بهياكل خارجية

التعليمات

س1: ما الفرق بين وصلات تمدد المنفاخ ووصلات تمدد الأكمام؟ كيف تختار؟

ج: تمتص وصلات تمدد المنفاخ الإزاحة من خلال التشوه المرن للمنفاخ، مما يوفر قدرة تعويض كبيرة، وختم جيد، وملاءمة للإزاحة متعددة الاتجاهات. تمتص وصلات التمدد الأكمام الإزاحة المحورية من خلال انزلاق الأكمام، مع بنية أبسط ولكنها تتطلب صيانة دورية. تُستخدم وصلات تمدد المنفاخ على نطاق واسع في الظروف العامة. يجب أن يعتمد الاختيار على نوع الإزاحة وضغط العمل ودرجة الحرارة؛ يمكن لفريق Dafugui الفني المساعدة في تحديد الحجم.

س 2: كيفية اختيار مادة المنفاخ لمفاصل التمدد؟

ج: تشمل المواد الشائعة الفولاذ المقاوم للصدأ 304، 316L، 321، إلخ. 304 مناسب للظروف العامة؛ يوفر 316L مقاومة أفضل للتآكل في البيئات الكيميائية والبحرية؛ 321 يوفر مقاومة أفضل لدرجات الحرارة العالية لخطوط أنابيب البخار. يمكن لـ Dafugui أن يوصي بالمواد المناسبة بناءً على نوع الوسط وظروف درجة الحرارة لديك.

س 3: هل تتطلب وصلة تمدد المنفاخ صيانة دورية؟ ما الذي يجب التحقق منه؟

ج: نعم. يوصى بالفحص المنتظم: افحص سطح المنفاخ بحثًا عن الشقوق أو التآكل أو التلف الميكانيكي؛ التحقق من مسامير اتصال شفة للرخاوة؛ تحقق من أجهزة الحد لتحديد المواقع الصحيحة. إذا تم العثور على تلف أو تشوه كبير في المنفاخ، فاستبدله على الفور لتجنب حوادث خطوط الأنابيب.

س 4: هل يدعم Dafugui تخصيص وصلات تمدد المنفاخ؟

ج: نعم. نحن نقدم خدمات تخصيص غير قياسية، بما في ذلك الأقطار غير القياسية والمواد الخاصة (مثل السبائك القائمة على النيكل) وضغط العمل الخاص ومتطلبات درجة الحرارة. يرجى تقديم معلمات التشغيل الخاصة بك وسوف يقوم فريقنا الفني بتطوير حل مخصص.
