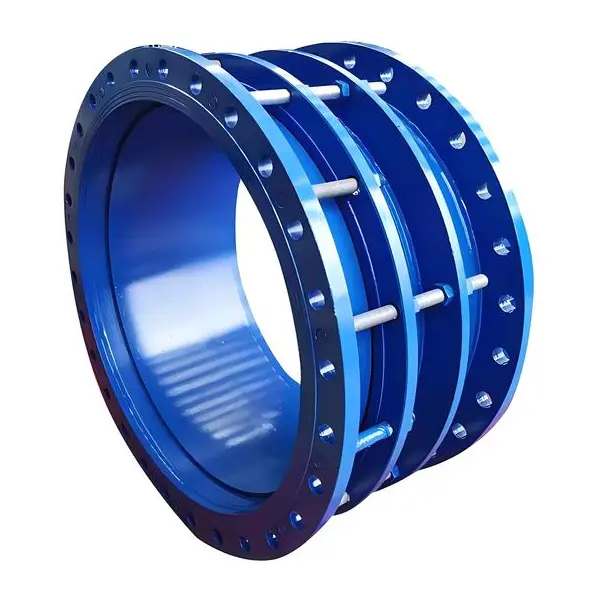

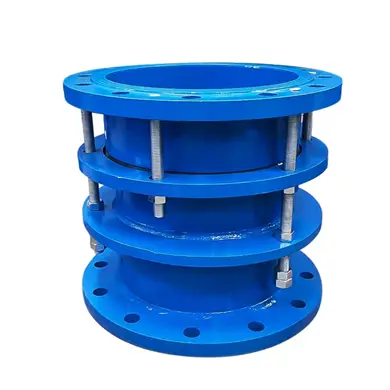

وصلة توسيع محدودة ذات شفة مزدوجة

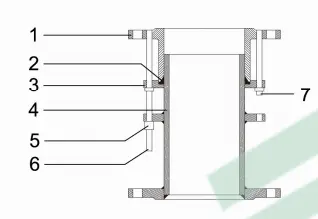

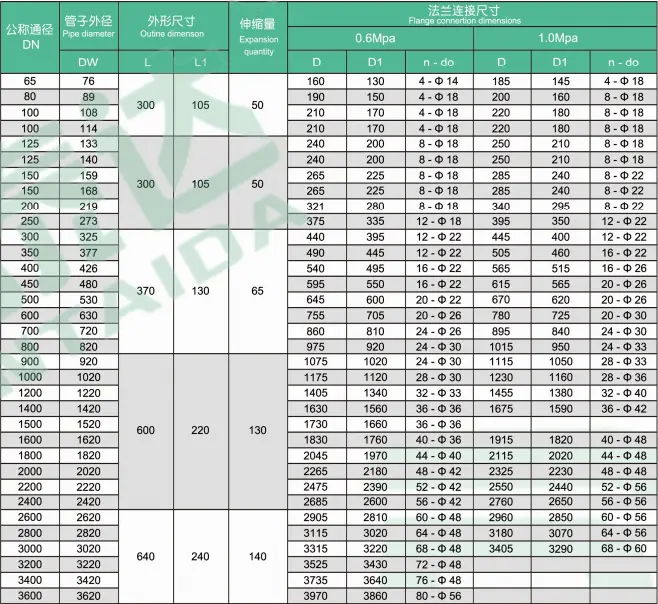

تتكون وصلة التمدد المحدودة ذات الحافة المزدوجة (المعروفة أيضًا باسم وصلة التمدد السائبة) من الجسم، وحلقة الختم، والغدة، والأنبوب التلسكوبي، وصواميل الحد. تتمتع Dafugui بسنوات من الخبرة في تصنيع معدات خطوط الأنابيب وتتبع بدقة معايير GB/T 12465، مع عمليات فحص الجودة المتعددة بدءًا من المواد الخام وحتى المنتجات النهائية. تتراوح الأحجام من DN50 إلى DN3000mm، والضغوط 0.6-2.5MPa، وتشمل المواد الفولاذ الكربوني، أو حديد الدكتايل، أو الفولاذ المقاوم للصدأ.

الحد من الحماية من أجل السلامة

يتم قفل المكسرات المزدوجة عند أقصى نقطة توسع. ينزلق المفصل بحرية أثناء الحركة العادية، ولكن بمجرد أن تتجاوز الإزاحة الحد الأقصى، تعمل القيود الصارمة على منع الانسحاب أو التلف، مما يحمي نظام خطوط الأنابيب بأكمله.

ختم موثوق به، مانع للتسرب

تحافظ حلقة الختم من النوع الإسفيني NBR على الختم الممتاز حتى أثناء الحركة التلسكوبية. تم اختبار الضغط مع عدم وجود تسرب ضمن النطاق المقدر، ومناسب للمياه والزيت والغاز والبخار وغيرها من الوسائط.

سهولة التثبيت والتطبيقات

تصميم الحافة المزدوجة يتصل مباشرة بفلنجات خطوط الأنابيب بدون أدوات خاصة. ما عليك سوى ربط مسامير الغدة قطريًا وضبط صواميل الحد. للتركيب العلوي، هناك حاجة فقط إلى دعامات ثابتة في كلا الطرفين.

كما سيكون هذا المنتج مناسبًا لإمدادات المياه والصرف الصحي البلدية، ومعالجة مياه الصرف الصحي، والبتروكيماويات، والطاقة، والمعادن، وأنظمة الأنابيب البحرية. ينقل مياه البحر والمياه العذبة والصرف الصحي والنفط الخام وزيت الوقود والهواء والغاز والبخار حتى 250 درجة مئوية.

التعليمات

س 1: ما هو الفرق بين وصلة التمدد المحدودة ذات الحافة المزدوجة ووصلة التمدد السائبة القياسية؟

ج: إن وصلة التمدد السائبة القياسية توفر فقط التمدد دون حدود الحماية، مما قد يسبب إزاحة وتسربًا مفرطين. يضيف هذا المنتج قيودًا على الجوز المزدوج يتم قفلها تلقائيًا عند الإزاحة الزائدة، مما يوفر أمانًا أكبر.

س2: كيف أحدد سعة التوسعة المطلوبة؟

ج: يتم الحساب بناءً على طول الأنبوب، وفرق درجة الحرارة، ومعامل التمدد الخطي. يوصى بإضافة هامش 20%-30% إلى القيمة النظرية. اتصل بفريق Dafugui الفني للحصول على المساعدة في تحديد الحجم.

س 3: كم مرة يجب استبدال حلقة الختم؟

ج: عادة من 3 إلى 5 سنوات، اعتمادًا على التآكل المتوسط ​​ودرجة الحرارة. استبدله عند حدوث تشققات أو تصلب أو تسرب بسيط مستمر. توفر Dafugui قطع غيار أصلية.

س 4: هل يمكن تخصيص الأحجام غير القياسية أو المواد الخاصة؟

ج: نعم. نحن ندعم الأقطار غير القياسية، والفولاذ المقاوم للصدأ 316L، وحلقات الختم FKM، والتخصيصات الأخرى. قم بتوفير معلمات التشغيل الخاصة بك وسنعمل على إيجاد حل.

لماذا تختار دافوغي

• سنوات من الخبرة في معدات خطوط الأنابيب مع مراقبة الجودة الصارمة
• المنتجات تلبي المعايير الوطنية. تقارير الاختبار المتاحة
• التخصيص مدعوم بمهل زمنية مستقرة
• يتم توفير إرشادات التثبيت وضمان ما بعد البيع
