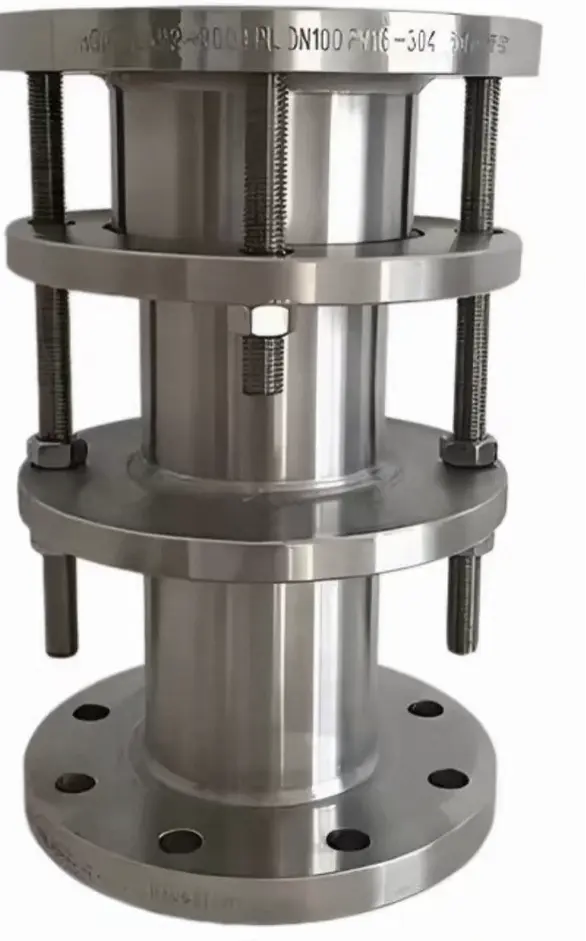

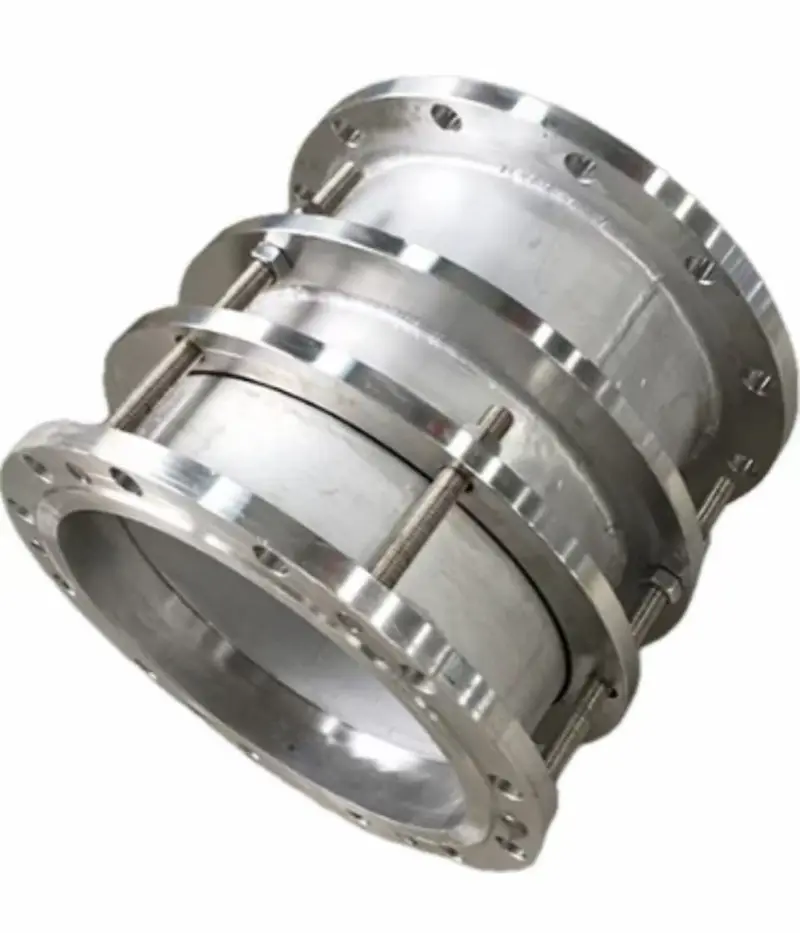

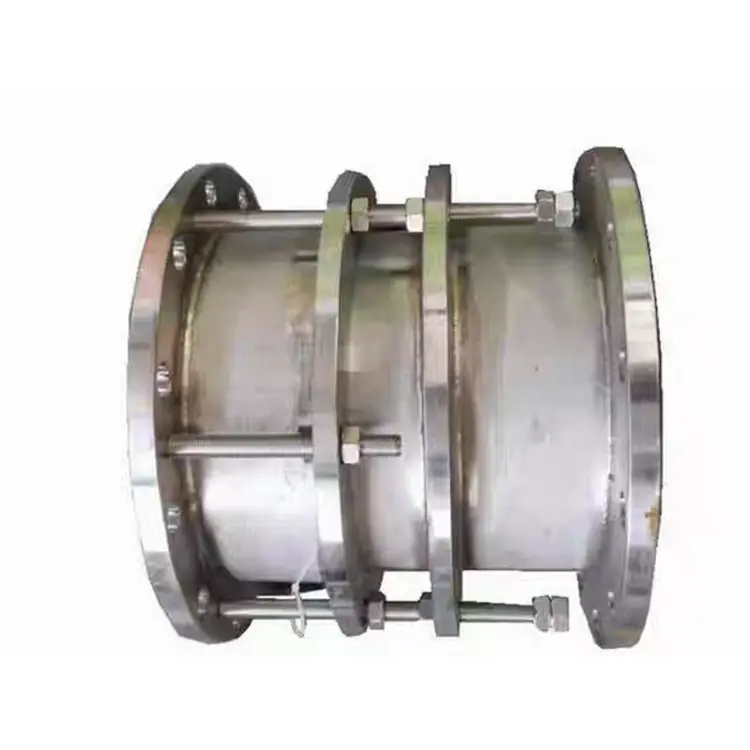

وصلة توسيع فولاذية مزدوجة الشفة

تتكون وصلة التمدد الفولاذية ذات الحافة المزدوجة (المعروفة أيضًا بنوع VSSJA-2/B2F) من الجسم، وحلقة الختم، والغدة، والأنبوب التلسكوبي، وصواميل الحد. يشتمل المنتج على جهاز محدد على أساس هيكل التمدد السائب، مقفل بصواميل مزدوجة عند أقصى نقطة للتمدد. يتمدد الأنبوب وينكمش بحرية ضمن النطاق المسموح به؛ بمجرد تجاوز الحد، يتم تفعيل القيود الصارمة.

Dafugui، التي تقع في Wenzhou، Zhejiang، مجهزة بمرافق التصنيع CNC المتقدمة ونظام صارم لمراقبة الجودة. بدءًا من المواد الخام الواردة وحتى إرسال المنتج النهائي، تخضع كل عملية لفحص صارم. يمكن اختيار المواد من الفولاذ الكربوني Q235، أو الحديد المرن QT400-15، أو الفولاذ المقاوم للصدأ 316، أو الفولاذ المصبوب بناءً على ظروف التشغيل، مما يضمن الأداء الممتاز في البيئات المختلفة.

هيكل عالي القوة ومتانة تدوم طويلاً

يوفر تصميم الجسم الفولاذي بالكامل والأنابيب التلسكوبية قوة شد وضغط عالية. بالمقارنة مع الوصلات المطاطية، تعمل وصلات التمدد الفولاذية بشكل أكثر استقرارًا في ظل ظروف درجات الحرارة العالية والضغط العالي والوسائط المسببة للتآكل، مع عمر خدمة أطول، ومناسبة بشكل خاص لخطوط أنابيب البخار وأنظمة المياه الصناعية المتداولة.

الحد الدقيق، وحماية السلامة

جهاز تحديد الجوز المزدوج يتم قفله بدقة عند أقصى نقطة توسع. يعمل المفصل بحرية أثناء الظروف العادية، ولكن بمجرد أن يتجاوز إزاحة خط الأنابيب الحد الأقصى، يتم تشغيل القيود الصارمة على الفور لمنع الانسحاب أو التلف، وتجنب تسرب خط الأنابيب وفشل المعدات الناجم عن الإزاحة المفرطة.

المواصفات الفنية

دليل التثبيت

1. التثبيت المسبق:قم بفك مسامير الغدة وقم بتمديد المنتج إلى طول التثبيت
2. ربط الشفاه:اضبط طول الاتصال بين كلا الطرفين وفلنجات خطوط الأنابيب، مما يضمن المحاذاة الصحيحة
3. تشديد البراغي:قم بربط مسامير الغدة بالتساوي وقطريًا بالتسلسل لمنع الضغط غير المتساوي
4. ضبط الحد:اضبط صواميل الحد على موضع التصميم لتأمين مقدار التوسيع
5. التثبيت العلوي:بالنسبة للتطبيقات العلوية، يجب تثبيت الدعامات الثابتة المناسبة على كلا الطرفين

التعليمات

Q1: هل وصلة التمدد الفولاذية ذات الحافة المزدوجة ووصلة التمدد المحدودة ذات الحافة المزدوجة هما نفس المنتج؟

ج: إنهما في الأساس نفس فئة المنتج، وكلاهما مصمم للتعويض عن إزاحة خط الأنابيب مع حماية محدودة. قد تستخدم الشركات المصنعة المختلفة اصطلاحات تسمية مختلفة. يغطي نموذج Dafugui VSSJA-2 (B2F) كليهما. فقط تأكد من أن المعيار والقطر والضغط والمواد تتوافق مع ظروف التشغيل الخاصة بك.

س2: ما الفرق بين وصلات التمدد الفولاذية والمفاصل المطاطية؟ كيف تختار؟

ج: تتميز وصلات التمدد الفولاذية بهيكل معدني بالكامل مع مقاومة أعلى لدرجة الحرارة (تصل إلى 250 درجة مئوية) وقدرة ضغط أعلى (تصل إلى 2.5MPa)، مناسبة للبخار والماء ذو ​​درجة الحرارة العالية والوسائط المسببة للتآكل. توفر الوصلات المطاطية تخميدًا أفضل للاهتزاز وتقليل الضوضاء، ومناسبة لدرجة الحرارة العادية وظروف الضغط المنخفض. إذا كان خط الأنابيب الخاص بك يعمل في درجات حرارة أعلى أو مع الوسائط المسببة للتآكل، فمن المستحسن استخدام وصلات التمدد الفولاذية.

Q3: هل يدعم Dafugui التصدير؟ ما هي الأسواق التي تخدمها؟

ج: نعم. يقع Dafugui في ونتشو، تشجيانغ. لدينا خبرة ناضجة في تغليف الصادرات والخدمات اللوجستية لضمان سلامة المنتج أثناء النقل لمسافات طويلة.

س 4: هل يمكن تخصيص الأحجام غير القياسية أو المواد الخاصة؟

ج: نعم. تدعم Dafugui خدمات التخصيص غير القياسية، بما في ذلك الأقطار غير القياسية (تتجاوز نطاق DN50-DN3000)، والمواد الخاصة (على سبيل المثال، الفولاذ المقاوم للصدأ بالكامل 316L، والفولاذ المقاوم للصدأ المزدوج)، وضغوط العمل الخاصة. يرجى تقديم معلمات التشغيل الخاصة بك وسوف يقوم فريقنا الفني بتطوير حل مخصص.
