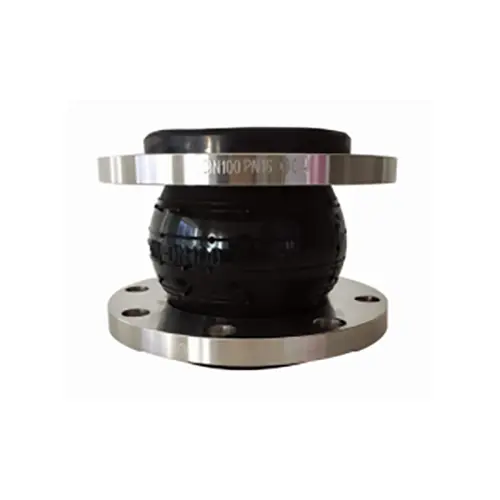

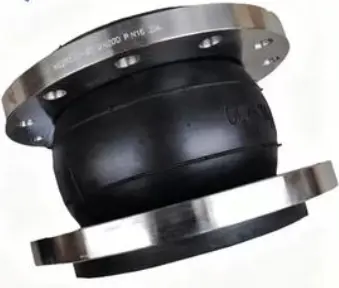

وصلة توسيع مطاطية ذات كرة واحدة

وصلة التمدد المطاطية ذات الكرة المفردة (المعروفة أيضًا باسم الوصلة المطاطية ذات الكرة المفردة المرنة أو عازل الاهتزاز) عبارة عن موصل مرن لخط الأنابيب عالي المرونة. يتكون المنتج من جسم كروي مطاطي (طبقة مطاطية داخلية، نسيج حبل نايلون معزز، طبقة مطاطية خارجية) مدمج مع حواف معدنية فضفاضة، مصبوبة من خلال الفلكنة ذات درجة الحرارة العالية والضغط العالي. تتوافق المنتجات بشكل صارم مع معايير GB/T 26121، مع عمليات فحص الجودة المتعددة بدءًا من المواد الخام وحتى المنتجات النهائية، وتتميز بالكثافة الداخلية العالية والتشوه المرن الكبير. تشمل المواد الكروية NR، NBR، EPDM، CR، FKM، وما إلى ذلك، مما يوفر مقاومة للحرارة والأحماض والقلويات والتآكل والزيت. تشتمل مواد الفلنجة على الفولاذ الكربوني Q235 أو الفولاذ المقاوم للصدأ 304/316L.

وظيفتان أساسيتان: تعويض الإزاحة + تخميد الاهتزاز

تؤدي وصلة التمدد المطاطية ذات الكرة الواحدة وظيفتين رئيسيتين أثناء التشغيل:

أولا، تعويض النزوح. عندما تتعرض خطوط الأنابيب للتمدد/الانكماش الحراري بسبب تغيرات درجة الحرارة أو الإزاحة بسبب اهتزاز المعدات، فإن الكرة المطاطية تخضع لتشوه مرن من خلال هيكلها المنحني الفريد، مما يحول إجهاد إزاحة خط الأنابيب إلى طاقة تشوه مرنة، ويمتص بشكل فعال الإزاحات المحورية والجانبية والزاوية ويقلل إجهاد خط الأنابيب.

ثانياً، تخفيف الاهتزازات وتقليل الضوضاء. المطاط، باعتباره موصلًا سيئًا، يمنع بشكل فعال انتقال الاهتزاز والضوضاء في خطوط الأنابيب، ويحمي المضخات والصمامات والمعدات الأخرى من أضرار الاهتزازات مع تقليل الضوضاء التي يحملها الهيكل.

التطبيقات

يستخدم على نطاق واسع في إمدادات المياه والصرف الصحي، وتعميم المياه، والتدفئة والتهوية وتكييف الهواء، والحماية من الحرائق، وصناعة الورق، والأدوية، والكيميائية، والبحرية، والطاقة وأنظمة خطوط الأنابيب الأخرى. مناسبة بشكل خاص ل:

• وصلات شفط/تفريغ المضخة --- تمتص اهتزاز المضخة لحماية المعدات النهائية
• ثني خطوط الأنابيب --- تعويض انحرافات التثبيت والإزاحة الحرارية
• أنظمة الحماية من الحريق --- ربط مضخات الحريق بخطوط الأنابيب وامتصاص تقلبات الضغط
• أنظمة مياه التبريد المتداولة --- مياه التغذية وتدوير التبريد لمحطات الطاقة الحرارية
• خطوط الأنابيب ذات التغيرات المتكررة في درجات الحرارة --- تمتص الإزاحة الحرارية المتكررة بشكل فعال

تشمل الوسائط المناسبة: الهواء، الهواء المضغوط، الماء، مياه البحر، الماء الساخن، الزيت، الأحماض الضعيفة، القلويات الضعيفة، إلخ.

دليل اختيار المواد

التعليمات

س1: ما الفرق بين المجال المفرد والمجال المزدوج؟ كيف تختار؟

ج: تتميز الكرة المفردة بهيكل أبسط وحجم أصغر وتكلفة أقل، ومناسبة لتعويض الإزاحة العامة وتخميد الاهتزاز. يوفر المجال المزدوج تعويضًا أكبر وتخميدًا أفضل، ومناسبًا للإزاحة الكبيرة أو الاهتزاز الشديد. مجال واحد يكفي للظروف العامة؛ يمكن لـ Dafugui المساعدة في الاختيار.

Q2: كيفية اختيار المواد المطاطية على أساس المتوسط؟

ج: الماء/الهواء → NR؛ النفط → NBR؛ الأحماض / القلويات / في الهواء الطلق → EPDM؛ ارتفاع درجة الحرارة/تآكل → FKM. يمكن لـ Dafugui تقديم توصيات احترافية بناءً على ظروف التشغيل الخاصة بك.

س3: كم من الوقت يستمر المنتج؟ متى تستبدل؟

ج: 3-5 سنوات في الظروف العادية. استبدله في حالة وجود تشققات أو تقادم أو انتفاخ أو تسرب مستمر على سطح الكرة. توفر Dafugui قطع غيار أصلية.
