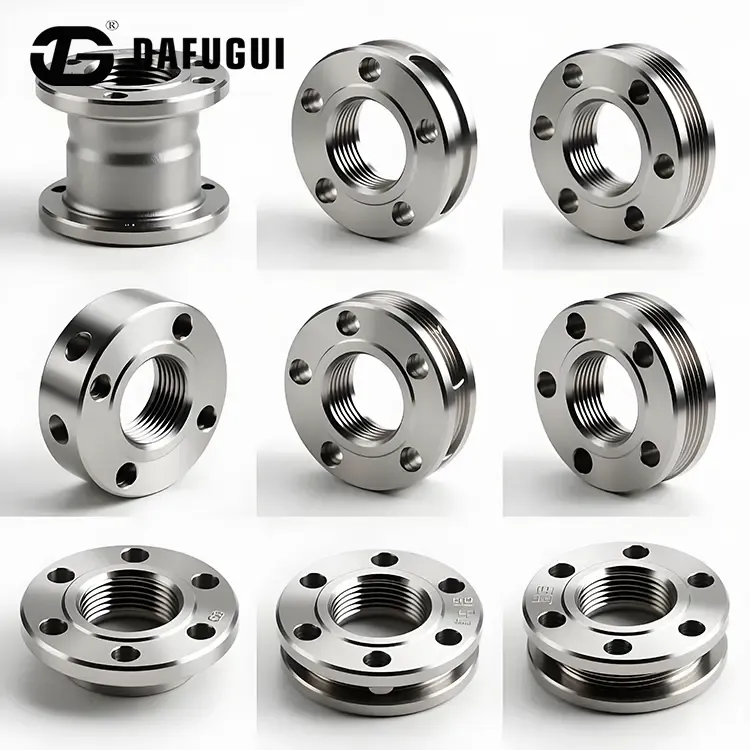

S32760 الشفاه الملولبة المزدوجة الفائقة للنفط والغاز البحري

مصممة لصيانة المنصات البحرية، وروابط مجمع السفن FPSO، ومعالجة الشرائح، Dafugui'sS32760 الشفاه الملولبة المزدوجة الفائقة للنفط والغاز البحريمساعدة المشغلين على التخفيف من مخاطر العمل الساخن في المناطق الهيدروكربونية المتطايرة. تتميز كل فلنجة بخيوط NPT أو BSPT داخلية دقيقة الصنع يتم إنتاجها على مراكز تحول CNC، مما يوفر اتصالًا ميكانيكيًا مع نهايات الأنابيب الملولبة المطابقة. يوفر خط الإنتاج هذا، المصنوع من سبيكة UNS S32760، مقاومة هيكلية ضد حركة أمواج المحيط الدورية وتدهور الغلاف الجوي البحري.

الهندسة البحرية البحرية

• يلغي متطلبات العمل الساخن في الموقع:تتميز بخيوط داخلية مصنوعة بدقة (متوافقة مع NPT/BSPT مع ASME B1.20.1) والتي ترتبط مباشرة بخيوط الأنابيب المطابقة. يلغي هذا التصميم الحاجة إلى اللحام في حقل اللهب المفتوح ويتجنب تليين المنطقة المتأثرة بالحرارة (HAZ) في الهياكل البحرية.

• عالية الإنتاجية والقدرة على التحمل الشد:الشفاه الملولبة فائقة الازدواج S32760 للنفط والغاز البحري مصنوعة من الفولاذ المزدوج المزدوج UNS S32760 (F55)، مما يحقق قوة إنتاج اسمية ≥ 550 ميجاباسكال - أعلى بكثير من الفولاذ المقاوم للصدأ 316L التقليدي. يتيح ذلك تصميمًا محسّنًا لسمك الجدار على الوحدات العلوية الحساسة للوزن.

• الحماية من التآكل البحري:مصممة برقم مكافئ لمقاومة الحفر (PREN) يتجاوز 42 (PREN = %Cr + 3.3%Mo + 16%N + 1.6%W)، تقاوم هذه الشفاه التآكل الميكروبيولوجي، وترسب رذاذ الملح، وتيارات الخام الحامضة التي تحتوي على H المذاب.₂S وشركاه₂.

المعايير والامتثال للمواد

تفاصيل الشفاه تشجيانغ Dafugui S32760

تشجيانغ Dafugui S32760 تدفق عملية الشفاه

بروتوكولات الجودة الخاصة بالخارج

• الاختبارات غير المدمرة (NDT):تم إجراء اختبار الموجات فوق الصوتية (UT) واختبار اختراق السائل (PT) بنسبة 100% وفقًا للقسم الخامس من ASME للتحقق من سلامة الحدادة الداخلية وسلامة السطح.

• البنية المجهرية وتحليل المرحلة:تم إجراء تقييم فحص المعادن وفقًا لمعيار ASTM E562 للتحقق من توازن مصفوفة الفريت-الأوستينيت بنسبة 40% - 60%، مما يمنع تكون الطور الهش بين المعادن.

• معايرة ملف تعريف الموضوع:تم تدقيق الخيوط الداخلية باستخدام مقاييس توصيل GO/NO-GO المعايرة لضمان مشاركة موثوقة لخيوط المجال.

التركيز على تصنيع المصنع

• منشأة الحدادة والتصنيع الثقيل:تدير Dafugui منشأة حديثة تبلغ مساحتها 5000 متر مربع وتقع على بعد 3 كم من مطار Wenzhou، وتستخدم معدات الحدادة ذات الحمولة العالية لضمان محاذاة الحبوب الكثيفة المطلوبة لبيئات الاهتزاز البحرية.

• الطلاء البحري والتشطيب السطحي:تتلقى وجوه وخيوط إغلاق الحواف علاجات وقائية لتحمل النقل عبر المحيطات والتخزين في ظل ظروف الرطوبة العالية.

المعلومات اللوجستية البحرية

• الحد الأدنى لكمية الطلب (موك):قطعة واحدة (تتسع لصيانة الطوارئ والتحديثات الانزلاقية البحرية)

• مهلة التسليم:15-30 يومًا للمخزون القياسي؛ 35-45 يومًا للأحجام المخصصة

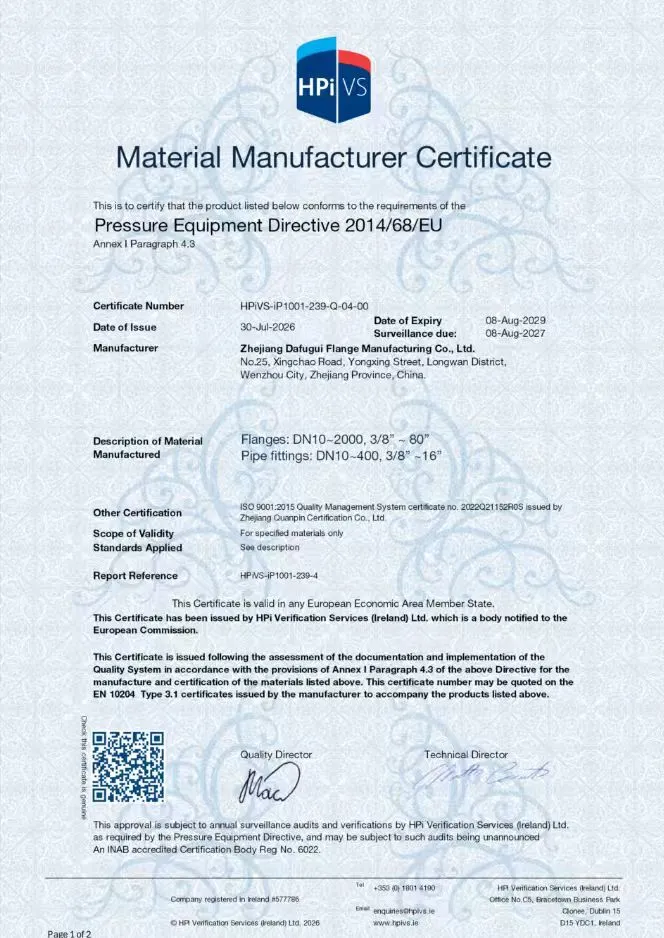

• حزمة الوثائق:EN 10204 النوع 3.1 MTC، تقارير اختبار UT/PT، شهادة التحليل الكيميائي لمؤشر مديري المشتريات (PMI)

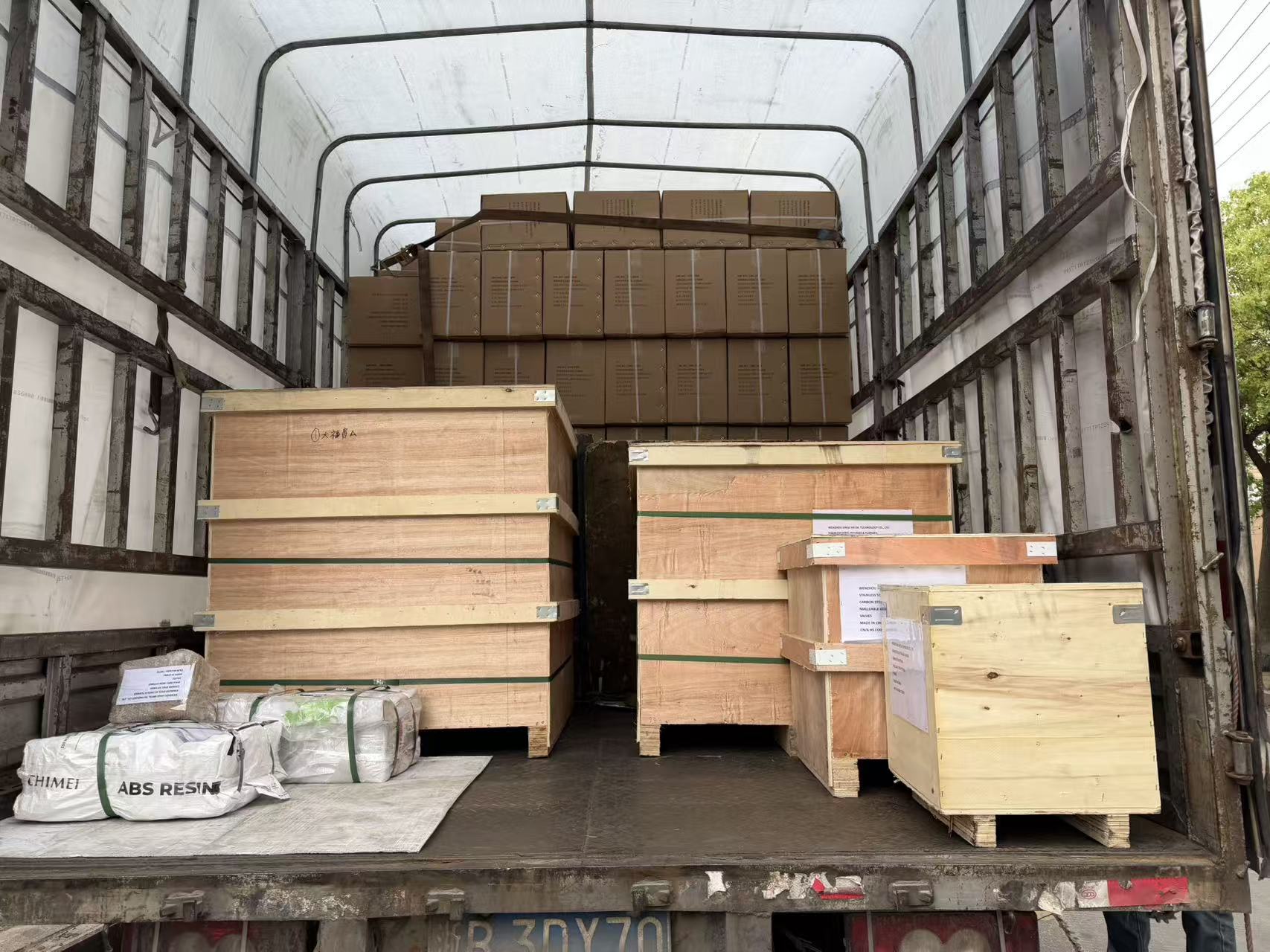

• حماية التغليف:تغليف حاجز مضاد للتآكل من VCI داخل صناديق خشبية متينة متوافقة مع ISPM 15 ومناسبة للشحن البحري

الأسئلة المتداولة

• لماذا تُفضل الفلنجات الملولبة فائقة الازدواج S32760 للنفط والغاز البحري في مشاريع التحديث البحرية؟
تفرض المنصات البحرية ضوابط صارمة للسلامة من الحرائق. تسمح الفلنجات الملولبة للمهندسين الميدانيين بإكمال عمليات ربط الأنابيب أو الإصلاحات الطارئة دون إصدار تصاريح العمل الساخن أو الحاجة إلى معالجة حرارية بعد اللحام.

• ما هي إرشادات عزم الدوران والتجميع التي يجب اتباعها أثناء التثبيت؟
يجب على الفنيين تنظيف ملفات تعريف الخيوط وتطبيق معجون معتمد مضاد للإمساك أو مركب خيوط PTFE لمنع تشابك الخيوط تحت مكياج عزم الدوران العالي.

• هل يمكن لـ Dafugui تصنيع فلنجات ملولبة من الفئة 1500# RTJ للمشعبات الموجودة في الجانب العلوي تحت سطح البحر؟
نعم. نقوم بحفر الأخاديد المفصلية من النوع الدائري (RTJ) ذات الماكينة الدقيقة مباشرة على الشفاه الملولبة S32760 ذات الضغط العالي وفقًا لمعايير ASME B16.5.
