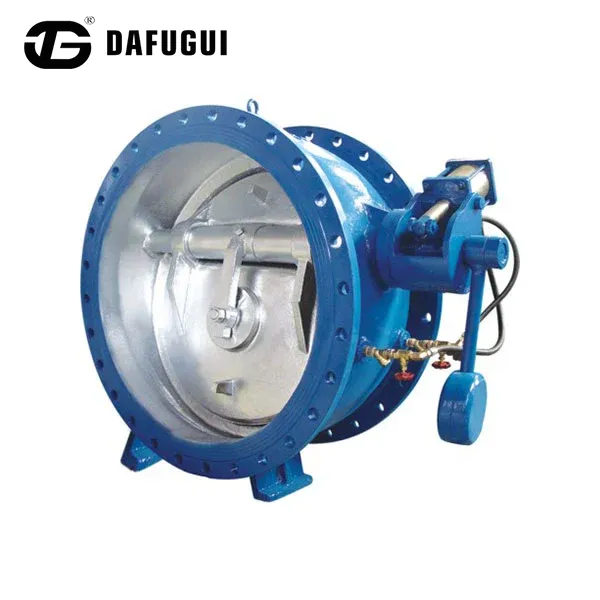

صمام فحص الفراشة العازلة لإزالة المطرقة المائية غير العنيفة

تم تصميم صمام عدم الرجوع إلى الفراشة العازلة للقضاء على المطرقة المائية Dafugui لتوفير منع التدفق العكسي المستقر في أنظمة الضخ حيث قد يؤدي إغلاق الصمام السريع إلى حدوث تغييرات عابرة في الضغط.

قد تولد صمامات الفحص التقليدية قوى تأثير عندما يعود القرص بسرعة إلى الوضع المغلق بعد توقف المضخة. يستخدم صمام الفحص العازل الفراشي هذا هيكل إغلاق متحكم فيه لإبطاء حركة القرص النهائية قبل الجلوس، مما يقلل التأثير الميكانيكي بين القرص ومقعد الصمام.

التصميم مناسب لخطوط أنابيب نقل المياه لمسافات طويلة ومحطات الضخ وأنظمة المياه الصناعية والتطبيقات التي تتطلب تقليل الاهتزاز وضوضاء التشغيل.

مبدأ إغلاق غير سلام

التحكم في حركة القرص

أثناء التشغيل العادي، يحافظ ضغط السائل الأمامي على قرص الفراشة مفتوحًا بأقل مقاومة للتدفق.

عندما يتوقف صمام عدم الرجوع إلى المخزن المؤقت الفراشي الخاص بإزالة المطرقة المائية غير العنيفة أو يتغير اتجاه التدفق:

يبدأ القرص بالإغلاق تحت قوة التدفق العكسي.

تحدث حركة الإغلاق الأولية بسرعة للحد من التدفق العكسي.

تتحكم آلية التخزين المؤقت في مرحلة الإغلاق النهائية.

يتصل القرص بالمقعد تدريجيًا، مما يقلل من تأثير الإغلاق.

تساعد عملية الإغلاق المكونة من مرحلتين على تقليل التغيرات المفاجئة في الضغط وتحسين استقرار خدمة الصمام.

ميزات التصميم الرئيسية

التحكم في ارتفاع ضغط المطرقة المائية

تحدث المطرقة المائية عندما تتغير سرعة السائل المتدفق بسرعة، مما يؤدي إلى خلق موجات ضغط داخل خط الأنابيب.

يساعد صمام عدم الرجوع إلى المخزن المؤقت للفراشة Non Slam على التحكم في هذه الحالة عن طريق:

تقليل تأثير القرص السريع أثناء الإغلاق

سلاسة عملية الجلوس النهائية

خفض الاهتزازات المنقولة إلى خطوط الأنابيب والمعدات

حماية المكونات المتصلة مثل الشفاه والجوانات وأدوات الضغط

تعتمد استجابة الضغط الفعلية على طول خط الأنابيب، وسرعة السائل، وخصائص المضخة، وتصميم النظام.

تشغيل منخفض الضوضاء لمحطات الضخ

بالمقارنة مع صمامات عدم الرجوع التقليدية التي قد تحدث ضوضاء ملحوظة بسبب تأثير الإغلاق، فإن هيكل الإغلاق المخفف يوفر تشغيلاً أكثر سلاسة.

انها مناسبة ل:

غرف المضخات الداخلية

مرافق المياه الحضرية

البنية التحتية للمياه السكنية

المنشآت الصناعية التي تتطلب ضوضاء تشغيل أقل

هيكل قرص الفراشة لتطبيقات خطوط الأنابيب الكبيرة

يوفر تكوين الفراشة:

أبعاد الصمام المدمجة

انخفاض متطلبات مساحة التثبيت

حلول مناسبة لخطوط الأنابيب ذات القطر الكبير

تقليل تعقيد الصيانة

يساعد ممر التدفق الانسيابي في الحفاظ على حركة السوائل بكفاءة في ظل ظروف التشغيل العادية.

مجالات التطبيق

دليل الاختيار للمشاريع الهندسية

عند اختيار صمام عدم الرجوع إلى عازل الفراشة المقاوم للمطرقة المائية، يجب على المهندسين مراعاة ما يلي:

معلمات خطوط الأنابيب

قطر الأنبوب

سرعة التدفق

ضغط التشغيل

قدرة المضخة

طول خط الأنابيب

ظروف السوائل

المياه النظيفة

مياه الصرف الصحي

مياه التبريد

المياه الصناعية

متطلبات التثبيت

شروط التثبيت الأفقي أو العمودي

مساحة الصيانة المتاحة

معيار شفة المطلوبة

يمكن لـ Dafugui تقديم توصيات التكوين بناءً على بيانات تشغيل المشروع.

الأسئلة المتداولة

كيف يحمي صمام عدم الرجوع إلى الفراشة الذي يزيل المطرقة المائية من بكاء المفاصل؟

من خلال القضاء على ارتفاعات الضغط الديناميكي المفاجئة، فإنه يحافظ على ضغوط خطوط الأنابيب الداخلية بشكل جيد ضمن عتبات التشغيل العادية، مما يمنع حشوات الحافة من الاسترخاء أو الانفجار.

هل يمكن للعميل أن يطلب فحص طرف ثالث (على سبيل المثال، SGS، TÜV، BV) قبل الشحن إلى المصنع؟

نعم، ترحب Dafugui بشكل روتيني بالمفتشين الخارجيين لمراجعة وثائق التصنيع، ومشاهدة اختبارات الضغط الهيدروستاتيكي، والتحقق من امتثال التعبئة والتغليف.

ما هي الخيارات المتاحة إذا كان حجم الصمام المخصص يتطلب حفر شفة غير قياسي؟

يمكن لورشة الخراطة CNC الخاصة بنا أن تقوم بتصنيع تخطيطات ثقب الترباس غير القياسية وفقًا للرسومات الهندسية المخصصة المقدمة أثناء تقديم الطلب.
